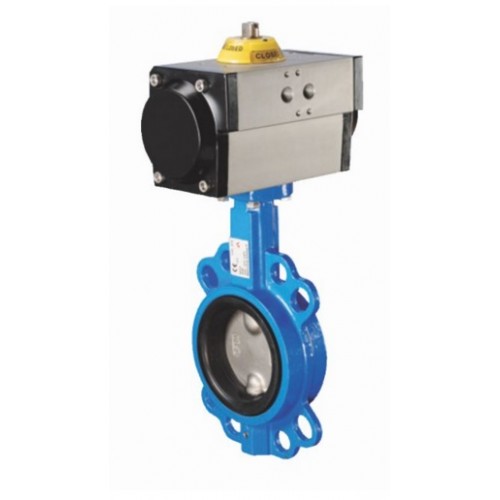

Дисковый затвор WAFER с уплотнением ХАЙПАЛОН с пневмоприводом

Корпус: чугун, углеродистая сталь, нержавеющая сталь
Диск: никелированный чугун, нержавеющая сталь
Давление: Pn 10-16 Бар
Присоединение: межфланцевое
Размеры: Dn 40 – Dn 1000
Температура – 18 С ° до + 100 С°
Уплотнение: ХАЙПАЛОН
Площадка под привод ISO 5211

Скачать каталог Затворы поворотные дисковые

Полное описание

В наличии

Код: МТ-BF

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Обмен или возврат в течении 14 дн.

Описание Характеристики

1. Дисковый поворотный затвор.
2. Корпус из высокопрочного чугуна, углеродистой стали, нерж. стали пригоден для монтажа между фланцами труб DIN PN10, PN16, ANSI #150.
3. Седловое уплотнение из различных материалов.
4. Диск изготовлен из никелированного чугуна (GGG40) или нержавеющей стали AISI 316.
5. Монтажная площадка привода ISO 5211 – DIN 3337 .
6. Строительная длина UNI EN 558-1 Серия 20 (DIN 3202 ЧАСТЬ 3, Основной ряд K1).
7. Эпоксидное покрытие корпуса.
8. Максимальная рабочая температура зависит от материала седла.

ОПЦИИ:

• Исполнение для низких температур: -50°C
• Исполнение для высоких температур: +150 °C
• Никелированное покрытие
• Эпоксидное покрытие
• Электромагнитные распределители стандарта NAMUR
• Датчики положения
• Позиционеры
• Ручной дублер
• Пневмодроссель
• Фитинг под пневмотрубку
• Пневмотрубка

Совместимость и применимость седел из эластомеров:

Эластомеры	Общее применение	Диапазон температур	Несовместим с:
ХАЙПАЛОН	Окисляющие кислоты, хромовая кислота, фтороводородная кислота, кислоты на основе серной кислоты, гипохлорит натрия, озон.	-18°C ÷ +100°C	парами, кетонами, нагретым воздухом, азотной кислотой.

Размеры под приводы двойного действия алюминиевые

Размер	DN	Модель	PN	D	H	L	Y	ISO 5211
1 1/2"	40	MT15DE-BFWGS015	16	81	322	175	33	F05
2"	50	MT15DE-BFWGS020	16	81	350	175	42	F05
2 1/2"	65	MT15DE-BFWGS025	16	81	364	175	45	F05
3"	80	MT17DE-BFWGS030	16	81	379	207	45	F05
4"	100	MT20DE-BFWGS040	16	96	433	186	52	F07
5"	125	MT25DE-BFWGS050	16	96	471	248	54	F07
6"	150	MT30DE-BFWGS060	16	114	5 1	241	56	F07
8"	200	MT35DE-BFWGS080	16	131	626	261	60	F10
10"	250	MT45DE-BFWGS100	16	145	707	367	66	F10
12"	300	MT50DE-BFWGS120	16	181	779	381	77	F10
14"	350	MT60DE-BFWGS140	10	230	805	467	77	F10
16"	400	MT60DE-BFWGS160	10	230	875	467	86	F14
18"	450	MT65DE-BFWGS180	10	230	930	525	105	F14
20"	500	МT70DE-BFWGS200	10	338	1065	636	130	F16

Размеры под приводы с пружинным возвратом алюминиевые

Размер	DN	Модель°	PN	D	H	L	Y	ISO 5211
1 1/2"	40	MT20S4-BFWGS015	16	96	339	186	33	F07
2"	50	MT20S4-BFWGS020	16	96	367	186	42	F07
2 1/2"	65	MT25S5-BFWGS025	16	96	381	248	45	F07
3"	80	MT30S4-BFWGS030	16	114	415	241	45	F07
4"	100	MT30S5-BFWGS040	16	114	452	241	52	F07
5"	125	MT35S5-BFWGS050	16	131	527	261	54	F07
6"	150	MT45S4-BFWGS060	16	145	567	367	56	F07-F10
8"	200	MT50S4-BFWGS080	16	181	662	381	60	F07-F10
10"	250	MT55S5-BFWGS100	16	181	743	428	66	F10-F12
12"	300	MT65S5-BFWGS120	16	230	801	525	77	F12
14"	350	МT70S5-BFWGS140	10	338	862	636	77	F12
16"	400	МT70S6-BFWGS160	10	338	932	636	86	F14
18"	450	МT75S7-BFWGS180	10	338	1001	734	105	F14

Размеры приводов рассчитаны под условия эксплуатации с подачей давления воздуха не менее 5.62 бар (80 фунтов на кв. дюйм).

Характеристики
Вид	WAFER
Тип управления	пневмопривод
Материал корпуса	чугун:углеродистая сталь:нержавеющая сталь
Материал диска	никелированный чугун:нержавеющая сталь
Уплотнение	ХАЙПАЛОН
Давление PN, бар	10:16
