Шаровые краны с плавающим шаром
Для подбора крана, просьба обращаться к менеджерам по телефону +7 (495) 617-12-23
Полное описание
В наличии
Нужна консультация?
Конструкция крана с плавающим шаром
МАТЕРИАЛЫ КОРПУСА И КРЫШКИ
|
Деталь |
Углеродистая сталь |
Аустенитная нержавеющая сталь |
Дуплексная нержавеющая сталь |
|||
|
Корпус |
A105N |
A350 LF2 |
A182 F316 |
A182 F304 |
A182 F51 |
A182 F53 |
|
Крышка |
A105N |
A350 LF2 |
A182 F316 |
A182 F304 |
A182 F51 |
A182 F53 |
|
Болты и гайки |
B7 / 2H |
B7 / 2H |
B8 / 8 |
B8 / 8 |
B8 / 8 |
B8 / 8 |
МАТЕРИАЛЫ МЕХАНИЗМА ЗАПИРАНИЯ
|
Деталь |
Код материала |
|||||||
|
Шток |
A182 F6A |
A182 F304 |
A182 F316 |
A182 F51 |
A182 F53 |
17–4PH |
XM19 |
Inc 625 |
|
Затворный шар |
A105N+ENP |
LF2+ENP |
A182 F6A |
A182 F304 |
A182 F316 |
A182 F51 |
A182 F53 |
Inc 625 |
|
Рычаг |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
МАТЕРИАЛЫ УПЛОТНИТЕЛЬНОЙ СИСТЕМЫ
|
Температурный режим эксплуатации |
Материал уплотнителя |
Седельное кольцо |
Огнестойкие прокладки |
|
Нормальные температуры (–20 / 160°C) |
Viton® AED или HNBR AED |
Devlon |
Графит |
|
Низкие температуры (–20 / –46°C) |
Viton® GLT AED или HNBR AED |
Devlon |
Графит |
|
Сверхнизкие температуры (–46 / –196°C) |
Уплотнительная манжета |
Devlon |
Спиральная прокладка |
|
Высокие температуры (160°C ÷ 200°C) |
Графит |
ПЭЭК |
Графит |
|
Сверхвысокие температуры (200°C ÷ 230°C) |
Графит |
Литая углеродистая сталь |
Спиральная прокладка |
|
Сверхвысокие температуры (более 230°C) |
Графит |
Литая углеродистая сталь |
Спиральная прокладка |

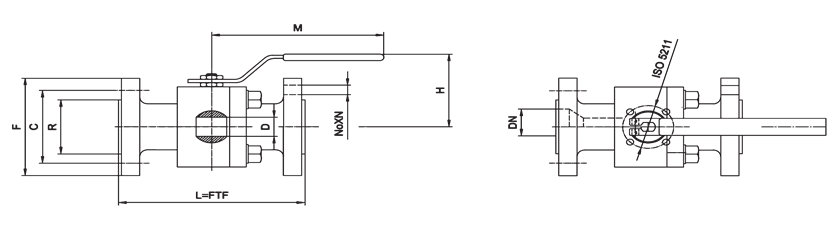

Размеры кранов с плавающим затворным шаром
КРАНЫ С ПЛАВАЮЩИМ ЗАТВОРНЫМ ШАРОМ, ТИП ASME КЛАСС # 150
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
С |
R |
M |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
½″ |
15 |
15,00 |
15,00 |
108,00 |
140,00 |
119,10 |
89,00 |
60,30 |
35,00 |
185,00 |
90,00 |
4X16 |
|
¾″ |
20 |
20,00 |
20,00 |
117,00 |
152,00 |
129,70 |
99,00 |
69,80 |
43,00 |
185,00 |
90,00 |
4×16 |
|
1″ |
25 |
25,00 |
25,00 |
127,00 |
165,00 |
139,70 |
108,00 |
79,40 |
51,00 |
185,00 |
95,00 |
4×16 |
|
1 ½″ |
38 |
38,00 |
38,00 |
165,00 |
191,00 |
177,70 |
127,00 |
98,40 |
73,00 |
365,00 |
125,00 |
4×16 |
|
2″×1 ½″ |
50×40 |
49,00 |
38,00 |
178,00 |
190,00 |
190,70 |
152,40 |
120,60 |
92,00 |
365,00 |
125,00 |
4×19 |
|
2″ |
50 |
49,00 |
49,00 |
178,00 |
216,00 |
190,70 |
152,40 |
120,60 |
92,00 |
365,00 |
130,00 |
4×19 |
|
3″×2″ |
80×50 |
74,00 |
49,00 |
203,00 |
283,00 |
215,70 |
190,50 |
152,40 |
127,00 |
500,00 |
130,00 |
4×19 |
|
3″ |
80 |
74,00 |
74,00 |
203,00 |
283,00 |
215,70 |
190,50 |
152,40 |
127,00 |
500,00 |
155,00 |
4×19 |
|
4″×3″ |
100×80 |
100,00 |
74,00 |
229,00 |
305,00 |
241,70 |
229,00 |
190,50 |
157,00 |
500,00 |
155,00 |
8×19 |
|
4″ |
100 |
100,00 |
100,00 |
229,00 |
305,00 |
241,70 |
229,00 |
190,50 |
157,00 |
500,00 |
170,00 |
8×19 |
|
6″×4″ |
150×100 |
150,00 |
100,00 |
394,00 |
457,00 |
406,70 |
280,00 |
241,30 |
216,00 |
500,00 |
170,00 |
8×22 |
|
6″ |
150 |
150,00 |
150,00 |
394,00 |
457,00 |
406,70 |
280,00 |
241,30 |
216,00 |
800,00 |
300,00 |
8×22 |
КРАНЫ С ПЛАВАЮЩИМ ЗАТВОРНЫМ ШАРОМ, ТИП ASME КЛАСС # 300
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
С |
R |
M |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
½″ |
15 |
15,00 |
15,00 |
140,50 |
140,00 |
151,60 |
95,00 |
66,70 |
35,00 |
185,00 |
90,00 |
4×16 |
|
¾″ |
20 |
20,00 |
20,00 |
152,00 |
152,00 |
164,70 |
117,50 |
83,00 |
43,00 |
185,00 |
90,00 |
4×19 |
|
1″ |
25 |
25,00 |
25,00 |
165,00 |
165,00 |
177,70 |
124,00 |
89,00 |
51,00 |
185,00 |
95,00 |
4×19 |
|
1 ½″ |
38 |
38,00 |
38,00 |
190,00 |
191,00 |
202,70 |
156,00 |
114,30 |
73,00 |
365,00 |
125,00 |
4×22,5 |
|
2″×1 ½″ |
50×40 |
49,00 |
38,00 |
216,00 |
216,00 |
231,90 |
165,00 |
127,00 |
92,00 |
365,00 |
125,00 |
8×19 |
|
2″ |
50 |
49,00 |
49,00 |
216,00 |
216,00 |
231,90 |
165,00 |
127,00 |
92,00 |
365,00 |
130,00 |
8×19 |
|
3″×2″ |
80×50 |
74,00 |
49,00 |
283,00 |
283,00 |
298,90 |
210,00 |
168,30 |
127,00 |
500,00 |
130,00 |
8×22,5 |
|
3″ |
80 |
74,00 |
74,00 |
283,00 |
283,00 |
298,90 |
210,00 |
168,30 |
127,00 |
500,00 |
155,00 |
8×22,5 |
|
4″×3″ |
100×80 |
100,00 |
74,00 |
305,00 |
305,00 |
320,90 |
254,00 |
200,00 |
157,00 |
500,00 |
155,00 |
8×22,5 |
|
4″ |
100 |
100,00 |
100,00 |
305,00 |
305,00 |
320,90 |
254,00 |
200,00 |
157,00 |
500,00 |
170,00 |
8×22,5 |
|
6″×4″ |
150×100 |
150,00 |
100,00 |
403,00 |
457,00 |
418,90 |
318,00 |
270,00 |
216,00 |
500,00 |
170,00 |
12×22,5 |
|
6″ |
150 |
150,00 |
150,00 |
403,00 |
457,00 |
418,90 |
318,00 |
270,00 |
216,00 |
800,00 |
300,00 |
12×22,5 |
КРАНЫ С ПЛАВАЮЩИМ ЗАТВОРНЫМ ШАРОМ, ТИП ASME, КЛАСС # 600
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
С |
R |
M |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
½″ |
15 |
15,00 |
15,00 |
165,00 |
165,00 |
163,40 |
95,20 |
66,70 |
35,00 |
185,00 |
90,00 |
4×16 |
|
¾″ |
20 |
20,00 |
20,00 |
190,50 |
190,50 |
190,50 |
118,00 |
82,50 |
43,00 |
185,00 |
90,00 |
4×19 |
|
1″ |
25 |
25,00 |
25,00 |
216,00 |
216,00 |
216,00 |
124,00 |
89,00 |
51,00 |
185,00 |
95,00 |
4×19 |
|
1 ½″ |
38 |
38,00 |
38,00 |
241,30 |
241,30 |
241,30 |
156,00 |
114,30 |
73,00 |
365,00 |
125,00 |
4×22 |
|
2″×1 ½″ |
50×40 |
49,00 |
38,00 |
292,00 |
292,00 |
295,20 |
165,10 |
127,00 |
92,00 |
92,00 |
365,00 |
8×19 |
|
2″ |
50 |
49,00 |
49,00 |
292,00 |
292,00 |
295,20 |
165,10 |
127,00 |
92,00 |
92,00 |
365,00 |
8×19 |
КРАНЫ С ПЛАВАЮЩИМ ЗАТВОРНЫМ ШАРОМ, ТИП ASME, КЛАСС # 900
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
С |
R |
M |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
½″ |
15 |
15,00 |
15,00 |
216,00 |
216,00 |
216,00 |
120,60 |
82,60 |
35,00 |
276,00 |
95,00 |
4×22 |
|
¾″ |
20 |
20,00 |
20,00 |
229,00 |
229,00 |
229,00 |
130,20 |
88,90 |
43,00 |
276,00 |
95,00 |
4×22 |
|
1″ |
25 |
25,00 |
25,00 |
254,00 |
254,00 |
254,00 |
149,20 |
101,60 |
50,80 |
276,00 |
105,00 |
4×25,4 |
|
1 ½″ |
38 |
38,00 |
38,00 |
305,00 |
241,00 |
305,00 |
177,80 |
124,00 |
73,00 |
365,00 |
130,00 |
4×28,6 |
КРАНЫ С ПЛАВАЮЩИМ ЗАТВОРНЫМ ШАРОМ, ТИП ASME, КЛАСС # 1500
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
С |
R |
M |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
½″ |
15 |
15,00 |
15,00 |
216,00 |
216,00 |
216,00 |
120,60 |
82,50 |
35,00 |
276,00 |
95,00 |
4×22,2 |
|
¾″ |
20 |
20,00 |
20,00 |
229,00 |
229,00 |
229,00 |
130,20 |
88,90 |
43,00 |
276,00 |
95,00 |
4×22,2 |
|
1″ |
25 |
25,00 |
25,00 |
254,00 |
254,00 |
254,00 |
149,20 |
101,60 |
50,80 |
276,00 |
105,00 |
4×25,4 |
