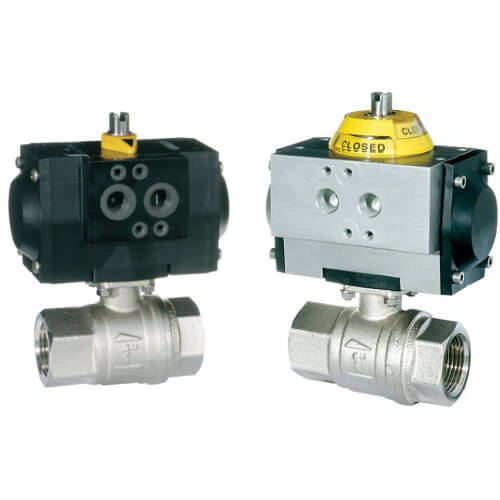

Шаровый кран, 2-ходовой, латунь, Dn8-100, Pn16-40 с пневмоприводом
В наличии
Нужна консультация?
ХАРАКТЕРИСТИКИ КРАНА:
1. Шаровой кран двухходовой, полнопроходной, латунный
2. Резьба: стандарт ISO228-1
3. Латунь
4. Седла шара: Витон
5. Уплотнительное кольцо: Витон
6. Площадка под привод ISO 5211
7. Невыпадающий шток
8. Макс.рабочее давление: 40/25 кг/см2
9. Рабочая температура: -20°C +120°C – рекомендуется использовать наборы монтажных инструментов
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.
ОПЦИИ:
• Исполнение для низких температур: -50°C
• Исполнение для высоких температур: +150 °C
• Никелированное покрытие
• Эпоксидное покрытие
• Электромагнитные распределители стандарта NAMUR
• Датчики положения
• Позиционеры
• Ручной дублер
• Пневмодроссель
• Фитинг под пневмотрубку
• Пневмотрубка.
|

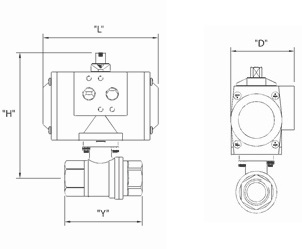

Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT03DE-VK64A12 |
1/2" |
15 |
40 |
51 |
97 |
100 |
75 |
F03 |
|
MT03DE-VK64B34 |
3/4" |
20 |
40 |
51 |
105 |
100 |
80 |
F03 |
|
MT05DE-VK64C10 |
1" |
25 |
40 |
71 |
145 |
119 |
90 |
F03 (F04) |
|
MT05DE-VK64D13 |
1 1/4" |
32 |
32 |
71 |
158 |
119 |
10 |
F05 (F04) |
|
MT05DE-VK64E15 |
1 1/2" |
40 |
30 |
71 |
171 |
119 |
120 |
F05 (F04) |
|
MT15DE-VK64F20 |
2" |
50 |
30 |
81 |
181 |
175 |
140 |
F05 (F04) |
|
MT15DE-VK64G25 |
2 1/2" |
65 |
30 |
81 |
204 |
175 |
146 |
F07 |
|
MT17DE-VK64H30 |
3" |
80 |
25 |
81 |
216 |
207 |
197 |
F07 |
|
MT25DE-VK64I40 |
4" |
100 |
16 |
96 |
231 |
248 |
193 |
F07 |
Размеры под приводы с пружинным возвратом алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT05S2-VK64A12 |
1/2" |
15 |
40 |
71 |
133 |
119 |
75 |
F03 |
|
MT05S2-VK64B34 |
3/4" |
20 |
40 |
71 |
141 |
119 |
80 |
F03 |
|
MT15S3-VK64C10 |
1" |
25 |
40 |
81 |
155 |
175 |
90 |
F03 (F04) |
|
MT15S4-VK64D13 |
1 1/4" |
32 |
32 |
81 |
168 |
175 |
10 |
F05 (F04) |
|
MT20S3-VK64E15 |
1 1/2" |
40 |
30 |
96 |
198 |
186 |
120 |
F05 (F04) |
|
MT20S4-VK64F20 |
2" |
50 |
30 |
96 |
198 |
186 |
140 |
F05 (F04) |
|
MT20S4-VK64G25 |
2 1/2" |
65 |
30 |
96 |
221 |
186 |
146 |
F07 |
|
MT30S4-VK64H30 |
3" |
80 |
25 |
114 |
252 |
241 |
170 |
F07 |
|
MT40S5-VK64I40 |
4" |
100 |
16 |
131 |
290 |
305 |
193 |
F07 |
Размеры под приводы двойного действия из технополимера:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
UT10DE-VK64A12 |
1/2" |
15 |
40 |
67 |
122 |
119 |
75 |
F03 |
|
UT10DE-VK64B34 |
3/4" |
20 |
40 |
67 |
130 |
119 |
80 |
F03 |
|
UT10DE-VK64C10 |
1" |
25 |
40 |
67 |
134 |
119 |
90 |
F03 (F04) |
|
UT10DE-VK64D13 |
1 1/4" |
32 |
32 |
67 |
147 |
119 |
10 |
F05 (F04) |
|
UT10DE-VK64E15 |
1 1/2" |
40 |
30 |
67 |
160 |
119 |
120 |
F05 (F04) |
|
UT13DE-VK64F20 |
2" |
50 |
30 |
86 |
180 |
160 |
140 |
F05 (F04) |
|
UT13DE-VK64G25 |
2 1/2" |
65 |
30 |
86 |
203 |
160 |
146 |
F07 |
|
UT18DE-VK64H30 |
3" |
80 |
25 |
101 |
235 |
175 |
170 |
F07 |
|
MT25DE-VK64I40* |
4" |
100 |
16 |
96 |
231 |
248 |
193 |
F07 |
Размеры под приводы с пружинным возвратом из технополимера:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
UT10S2-VK64A12 |
1/2" |
15 |
40 |
67 |
122 |
119 |
75 |
F03 |
|
UT10S2-VK64B34 |
3/4" |
20 |
40 |
67 |
130 |
119 |
80 |
F03 |
|
UT13S3-VK64C10 |
1" |
25 |
40 |
86 |
154 |
160 |
90 |
F03 (F04) |
|
UT13S4-VK64D13 |
1 1/4" |
32 |
32 |
86 |
167 |
160 |
10 |
F05 (F04) |
|
UT18S3-VK64E15 |
1 1/2" |
40 |
30 |
101 |
195 |
175 |
120 |
F05 (F04) |
|
UT18S4-VK64F20 |
2" |
50 |
30 |
101 |
202 |
175 |
140 |
F05 (F04) |
|
UT18S4-VK64G25 |
2 1/2" |
65 |
30 |
101 |
225 |
175 |
146 |
F07 |
|
MT30S4-VK64H30* |
3" |
80 |
25 |
114 |
252 |
241 |
170 |
F07 |
|
MT40S5-VK64I40* |
4" |
100 |
16 |
131 |
290 |
305 |
193 |
F07 |
| Характеристики | |
| Вид | двухходовой |
| Тип управления | пневмопривод |
| Тип присоединения | муфтовый |
| Материал корпуса | латунь |
| Диаметр DN, мм | 8:10:15:20:25:32:40:50:65:80:100 |
| Давление PN, бар | 16:25:30:32:40 |
