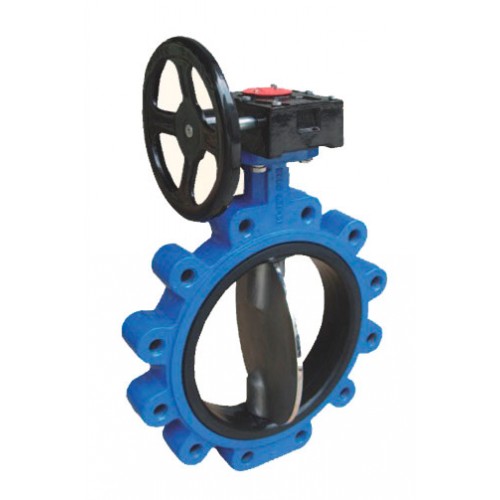

Дисковый затвор LUG с уплотнением ВИТОН с ручным управлением
Корпус: чугун, углеродистая сталь, нержавеющая сталь
Диск: никелированный чугун, нержавеющая сталь
Давление: Pn 10-16 Бар
Присоединение: межфланцевое
Размеры: Dn 40 – Dn 1000
Температура – 18 С ° до + 200 С°
Уплотнение: ВИТОН
Площадка под привод ISO 5211
В наличии
Нужна консультация?
Дисковые затворы изготавливаются уже несколько десятилетий, но популярность они начали завоевывать сравнительно недавно, благодаря преимуществам, по сравнению с шаровыми кранами и обратными клапанами. Дисковые затворы Max-Air Technology возможно применять в таких отраслях, как химическая промышленность, нефте-/газо- добыча, водоочистные сооружения и пищевая промышленность и другие.
ПРЕИМУЩЕСТВА:
- Высокая коррозийная стойкость - контакт рабочей среды происходит только с диском и уплотнением. Эпоксидная окраска корпуса затвора.
- Малый вес, небольшие габаритные размеры.
- Отсутствие необходимости постоянного обслуживания затвора.
- Легкая замена уплотнений.
- Присоединительная площадка по стандарту ISO5211 позволяет напрямую смонтировать на затвор электрический, или пневматический привод.
- Без силиконовой смазки.
- Возможность работы в вакуумных системах.
Совместимость и применимость седел из эластомеров:
| Эластомеры | Общее применение | Диапазон температур | Несовместим с: |
 ВИТОН |
Углеводороды с высокой концентрацией ароматических соединений, минеральные и галоидзамещённые кислоты, фосфорная кислота, простые эфиры алифатического и ароматического ряда. |
-18°C ÷ +200°C | парами, кетонами, аминами, эфирами, щелочью. |

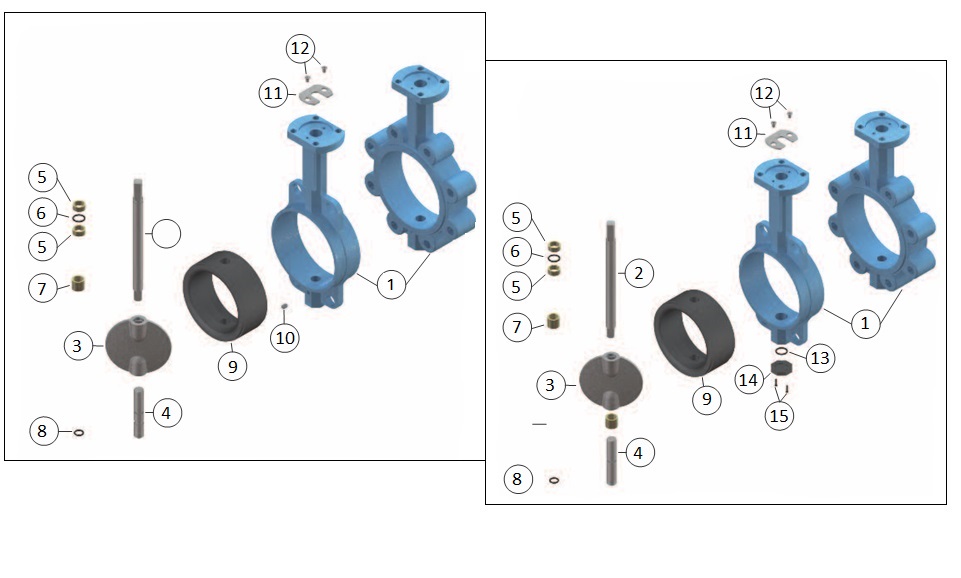

Таблица материалов
|
Пункт |
Деталь |
Материал |
ASTM |
Примечание |
|
1 |
Корпус |
Высокопрочный чугун |
A536 GR.65-45-18 |
|
|
Углеродистая сталь |
ASTM A216 |
|||
|
Нержавеющая сталь |
A351 |
|||
|
2 & 4 |
Шток |
Нержавеющая сталь |
||
|
Нижний шток |
Сталь |
ASTM A476 |
||
|
3 |
Диск |
Нержавеющая сталь |
||
|
Высокопрочный чугун (Никелированное покрытие) |
|
|
||
|
5 & 7 |
Верхняя и нижняя втулки |
PTFE + Графит |
||
|
6,8 & 13 |
Уплотнительное кольцо |
Витон |
||
|
9 |
Уплотнение
|
Натуральная резина(NBR, BUNA) |
-10°C ÷ +80°C |
|
|
ХАЙПАЛОН |
|
-18°C ÷ +100°C |
||
|
НЕОПРЕН |
|
-20°C ÷ +100°C |
||
|
Этиленопропиленовая резина (EPDM) |
-20°C ÷ +120°C |
|||
|
Этиленопропиленовая резина EPDM HT (EPT) |
-20°C +140°C |
|||
|
PTFE поверх EPDM |
-20°C +120°C |
|||
|
СИЛИКОН |
-30°C +150°C |
|||
|
Фтористый каучук (ВИТОН) |
-18°C +200°C |
|||
|
10 |
Винт, фиксирующий нижний шток |
Нержавеющая сталь |
||
|
11 |
Заглушка |
Нержавеющая сталь |
||
|
12 & 15 |
Винты |
Нержавеющая сталь |
||
|
14 |
Площадка фиксации штока |
Нержавеющая сталь |
Условный объемный расход
|
Размер |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
|
DN40 |
1 1/2" |
0,1 |
1,8 |
7 |
16 |
32 |
41 |
59 |
76 |
99 |
|
DN50 |
2" |
0,1 |
2 |
11 |
22 |
42 |
58 |
86 |
120 |
132 |
|
DN65 |
2 1/2" |
0,2 |
4 |
20 |
37 |
65 |
98 |
142 |
202 |
256 |
|
DN80 |
3" |
0,3 |
8 |
21 |
38 |
86 |
125 |
198 |
392 |
505 |
|
DN100 |
4" |
0,4 |
14 |
35 |
77 |
140 |
232 |
401 |
702 |
936 |
|
DN125 |
5" |
0,9 |
29 |
62 |
132 |
232 |
392 |
625 |
922 |
1109 |
|
DN150 |
6" |
2,1 |
42 |
96 |
203 |
372 |
611 |
1105 |
2009 |
2521 |
|
DN200 |
8" |
3,2 |
65 |
191 |
401 |
726 |
1211 |
1901 |
3555 |
4812 |
|
DN250 |
10" |
3,9 |
151 |
321 |
695 |
1232 |
2065 |
3740 |
6183 |
7498 |
|
DN300 |
12" |
5 |
234 |
495 |
1065 |
1909 |
3178 |
5905 |
8805 |
9928 |
|
DN350 |
14" |
5,8 |
338 |
712 |
1554 |
2771 |
4560 |
7220 |
10854 |
12915 |
|
DN400 |
16" |
8 |
460 |
980 |
2133 |
3780 |
6289 |
9909 |
14961 |
16626 |
|
DN450 |
18" |
10 |
613 |
1301 |
2822 |
5029 |
8325 |
13178 |
19743 |
23705 |
|
DN500 |
20" |
12 |
790 |
1678 |
3623 |
6468 |
10698 |
16938 |
25396 |
27915 |
|
DN600 |
24" |
21 |
860 |
2521 |
5567 |
9807 |
16550 |
26128 |
39206 |
43212 |
|
DN700 |
28" |
29 |
1.255 |
3645 |
6654 |
11001 |
18680 |
29709 |
44366 |
49500 |
|
DN800 |
32" |
42 |
2.387 |
4761 |
8712 |
13709 |
20612 |
31401 |
48189 |
68251 |
|
DN900 |
36" |
58 |
3.006 |
6069 |
11125 |
17412 |
26089 |
39742 |
60895 |
86355 |
|
DN1000 |
40" |
88 |
3.409 |
8391 |
15317 |
24134 |
36133 |
55021 |
84425 |
119750 |
Техническое описание
|
Диаметры |
DN40 до DN1000 |
|
|
|
Соответствие стандарту |
EN593, BS5155, MSSSP67 и API609 |
|
|
|
Межфланцевое расстояние в соответствии с |
DIN EN 558-1Basic Series 20 (DIN3202K1) API609 ISO5272 |
|
|
|
Присоединительная площадка |
По стандарту ISO 5211 |
|
|
|
Максимальное рабочее давление |
16 Бар - DN40 - DN300 |
|
|
|
10 Бар - DN350 - DN1000 |
|
||
|
Тестирование |
DIN3230, API598 |
|
|
|
Температурный режим |
Натуральная резина(NBR, BUNA) |
-10°C до +80°C |
|
|
EPDM |
-20°C до +120°C |
||
|
EPDM HT(EPT) |
-20°C до +140°C |
||
|
PTFE поверх EPDM |
-20°C до +120°C |
||
|
СИЛИКОН |
-30°C до +150°C |
||
|
ВИТОН |
-18°C до +200°C |
||
Крутящий момент (Нм)
|
Размер |
PN10 |
PN16 |
Размер |
PN6 |
PN10 |
|
DN40/1,5" |
18 |
20 |
DN350/14" |
608 |
695 |
|
DN50/2" |
18 |
20 |
DN400/16" |
860 |
960 |
|
DN65/2,5" |
20 |
26 |
DN450/18" |
1095 |
1290 |
|
DN80/3" |
29 |
40 |
DN500/20" |
1370 |
1690 |
|
DN100/4" |
38 |
50 |
DN600/24" |
1580 |
1800 |
|
DN125/5" |
75 |
85 |
DN700/28" |
2650 |
2900 |
|
DN150/6" |
95 |
110 |
DN800/32" |
3500 |
3835 |
|
DN200/8" |
160 |
180 |
DN900/36" |
4450 |
4865 |
|
DN250/10" |
265 |
292 |
DN1000/40" |
8200 |
10125 |
|
DN300/12" |
452 |
496 |
|||
МЕЖФЛАНЦЕВЫЕ (РЕЗЬБОВЫЕ) ЗАТВОРЫ
Габаритно-присоединительные размеры
|
Размер затвора |
Присоединительная площадка |
D |
n-M |
Верхний фланец ISO5211 |
|||||||||
|
DN |
дюйм |
L |
H1 |
H2 |
H3 |
□S |
ANSI |
PN10 |
PN16 |
ANSI |
PN10 |
PN16 |
|
|
125/150 |
125/150 |
||||||||||||
|
50 |
2 |
42 |
66 |
130 |
32 |
9/11 |
120,7 |
125 |
125 |
4X 5/8-11UNC-2B |
4-M16 |
4-M16 |
F05 |
|
65 |
2½ |
45 |
82 |
141 |
32 |
9/11 |
139,7 |
145 |
145 |
4X 5/8-11UNC-2B |
4-M16 |
4-M16 |
F05 |
|
80 |
3 |
45 |
90 |
148 |
32 |
9/11 |
152,4 |
160 |
160 |
4X 5/8-11UNC-2B |
4-M16 |
8-M16 |
F05 |
|
100 |
4 |
52 |
108 |
170 |
33 |
11 |
190,5 |
180 |
180 |
8X 5/8-11UNC-2B |
8-M16 |
8-M16 |
F07 |
|
125 |
5 |
54 |
123 |
187 |
33 |
14 |
215,9 |
210 |
210 |
8X 3/4-10UNC-2B |
8-M16 |
8-M16 |
F07 |
|
150 |
6 |
56 |
138 |
202 |
33 |
14 |
241,3 |
240 |
240 |
8X 3/4-10UNC-2B |
8-M20 |
8-M20 |
F07 |
|
200 |
8 |
60 |
170 |
238 |
39 |
17 |
298,5 |
295 |
295 |
8X 3/4-10UNC-2B |
8-M20 |
12-M20 |
F10 |
|
250 |
10 |
66 |
200 |
272 |
39 |
22 |
362 |
350 |
355 |
12X 7/8-9UNC-2B |
12-M20 |
12-M24 |
F10 |
|
300 |
12 |
77 |
236 |
305 |
39 |
22 |
431,8 |
400 |
410 |
12X 7/8-9UNC-2B |
12-M20 |
12-M24 |
F10 |
|
350 |
14 |
77 |
266 |
368 |
40 |
22 |
476,3 |
460 |
470 |
12X 1-8UNC-2B |
16-M20 |
16-M24 |
F10 |
|
400 |
16 |
86 |
301 |
400 |
42 |
33* |
539,8 |
515 |
525 |
16X 1-8UNC-2B |
16-M24 |
16-M27 |
F14 |
|
450 |
18 |
105 |
317 |
422 |
42 |
37* |
577,9 |
565 |
585 |
16X 1 1/8-7UNC-2B |
20-M24 |
20-M27 |
F14 |
|
500 |
20 |
130 |
361 |
480 |
55 |
39* |
635 |
620 |
650 |
16X 1 1/8-7UNC-2B |
20-M24 |
20-M30 |
F16 |
|
600 |
24 |
152 |
459 |
562 |
60 |
48* |
749,3 |
725 |
770 |
16X 1 1/4-7UNC-2B |
20-M27 |
20-M33 |
F16 |
РУЧКА(РЫЧАГ)
|
DN |
Размер |
A |
B |
C |
D |
4-d |
|
DN40-DN80 |
1 1/2" - 3" |
220 |
24 |
50 |
74 |
7 |
|
DN100 |
4" |
260 |
25 |
70 |
101 |
10 |
|
DN125-DN150 |
5"-6" |
260 |
25 |
70 |
101 |
10 |
|
DN200 |
8" |
360 |
31 |
102 |
150 |
12 |
|
DN250-300 |
10"-12" |
360 |
31 |
102 |
150 |
12 |
РУЧНОЙ ДУБЛЕР
|
Размер затвора |
Крутящий момент на выходе |
Крутящий момент на входе |
Соотношение |
Количество оборотов |
A |
B |
С |
K |
h1 |
h2 |
H |
Присоединительная площадка ISO5211 |
|
1,5”-4” |
150 |
18 |
40:01:00 |
10 |
45 |
42,5 |
80 |
11X11 |
48 |
22 |
100 |
F05/F07 |
|
5”-6” |
250 |
22 |
37:01:00 |
9,25 |
65 |
50 |
100 |
17X17 |
55 |
28 |
120 |
F07 |
|
8”-12” |
500 |
45 |
42:01:00 |
10,5 |
57 |
53 |
118 |
22X22 |
69 |
36 |
200 |
F07/F10 |
|
14" |
1000 |
90 |
42:01:00 |
10,5 |
76 |
66 |
152 |
27X27 |
78 |
42 |
300 |
F10/F12/F14 |
|
16"-18" |
1800 |
110 |
60:01:00 |
15 |
100 |
89 |
200 |
60* |
87 |
50 |
300 |
F12/F14/F16 |
|
20" |
3400 |
165 |
68:01:00 |
17 |
118 |
123 |
252 |
80* |
91 |
50 |
400 |
F14/F16 |
|
24" |
4500 |
165 |
88:01:00 |
22 |
145 |
153 |
315 |
80* |
100 |
50 |
400 |
F16/F25 |
|
28"-32" |
7900 |
150 |
184:01:00 |
46 |
155 |
50 |
310 |
86* |
131 |
66 |
400 |
F16/F25 |
|
36" |
10100 |
150 |
250:01:00 |
62,5 |
178 |
95 |
360 |
100* |
166 |
80 |
400 |
F25/F30 |
|
40" |
16 500 |
150 |
720:01:00 |
180 |
210 |
240 |
470 |
128* |
158 |
75 |
500 |
F25/F3 |
БОЛТОВОЕ КРЕПЛЕНИЕ ПРИ МОНТАЖЕ
Размеры болтов и шпилек для установки
|
Размер |
PN10 |
PN16 |
|||||||||
|
Шпильки (WAFER тип) |
Болты (LUG тип) |
Шпильки (WAFER тип) |
Болты (LUG тип) |
||||||||
|
(мм) |
(дюйм) |
К-во |
Ø.xL1 |
Длина |
К-во |
Ø.xL1 |
К-во |
Ø.xL1 |
Длина |
К-во |
Ø.xL1 |
|
40 |
1.5" |
4 |
M6x100 |
120 |
- |
- |
4 |
M6x100 |
120 |
- |
- |
|
50 |
2" |
4 |
M16x110 |
130 |
4x2 |
M16x40 |
4 |
M16x110 |
130 |
4x2 |
M16x40 |
|
65 |
2.5" |
4 |
M16x120 |
140 |
4x2 |
M16x45 |
4 |
M16x120 |
140 |
4x2 |
M16x45 |
|
80 |
3" |
8 |
M16x120 |
140 |
8x2 |
M16x45 |
8 |
M16x120 |
140 |
8x2 |
M16x45 |
|
100 |
4" |
8 |
M16x130 |
150 |
8x2 |
M16x50 |
8 |
M16x130 |
150 |
8x2 |
M16x50 |
|
125 |
5" |
8 |
M16x130 |
150 |
8x2 |
M16x50 |
8 |
M16x130 |
150 |
8x2 |
M16x50 |
|
150 |
6" |
8 |
M20x140 |
165 |
8x2 |
M20x50 |
8 |
M20x140 |
165 |
8x2 |
M20x50 |
|
200 |
8" |
8 |
M20x150 |
175 |
8x2 |
M20x55 |
12 |
M20x150 |
175 |
12x2 |
M20x55 |
|
250 |
10" |
12 |
M20x160 |
185 |
12x2 |
M20x60 |
12 |
M24x160 |
185 |
12x2 |
M24x60 |
|
300 |
12" |
12 |
M20x170 |
195 |
12x2 |
M20x65 |
12 |
M24x170 |
200 |
12x2 |
M24x65 |
|
350 |
14" |
16 |
M20x170 |
195 |
16x2 |
M20x65 |
16 |
M24x170 |
200 |
16x2 |
M24x65 |
|
400 |
16" |
16 |
M24x190 |
220 |
16x2 |
M24x75 |
16 |
M27x200 |
230 |
16x2 |
M27x75 |
|
450 |
18" |
20 |
M24x220 |
250 |
20x2 |
M24x80 |
20 |
M27x220 |
254 |
20x2 |
M27x80 |
|
500 |
20" |
20 |
M24x260 |
290 |
20x2 |
M24x90 |
20 |
M30x260 |
294 |
20x2 |
M30x90 |
|
600 |
24" |
20 |
M27x290 |
324 |
20x2 |
M27x100 |
20 |
M33x290 |
334 |
20x2 |
M33x100 |
|
700 |
28" |
24 |
M27x300 |
334 |
- |
- |
20 |
M33x300 |
341 |
4x2 |
M33x90 |
|
800 |
32" |
24 |
M30x330 |
364 |
- |
- |
24 |
M36x330 |
375 |
- |
- |
|
900 |
36" |
24 |
M30x350 |
388 |
4x2 |
M30x100 |
- |
- |
- |
- |
- |
|
1000 |
40" |
24 |
M33x370 |
411 |
4x2 |
M30x100 |
- |
- |
- |
- |
- |
| Характеристики | |
| Вид | LUG |
| Тип управления | ручной |
| Материал корпуса | чугун:углеродистая сталь:нержавеющая сталь |
| Материал диска | никелированный чугун:нержавеющая сталь |
| Уплотнение | ВИТОН |
| Давление PN, бар | 10:16 |
