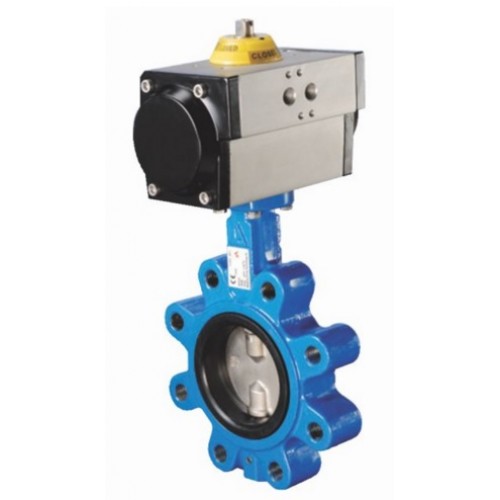

Дисковый затвор LUG c уплотнением EPDM (EPT) с пневмоприводом
Корпус: чугун, углеродистая сталь, нержавеющая сталь
Диск: никелированный чугун, нержавеющая сталь
Давление: Pn 10-16 Бар
Присоединение: межфланцевое
Размеры: Dn 40 – Dn 1000
Температура – 20 С ° до + 120 С°
Уплотнение: EPDM (EPT)
Площадка под привод ISO 5211
В наличии
Нужна консультация?
1. Дисковый поворотный затвор.
2. Корпус из высокопрочного чугуна, углеродистой стали, нерж. стали пригоден для монтажа между фланцами труб DIN PN10, PN16, ANSI #150.
3. Седловое уплотнение из различных материалов.
4. Диск изготовлен из никелированного чугуна (GGG40) или нержавеющей стали AISI 316.
5. Монтажная площадка привода ISO 5211 – DIN 3337 .
6. Строительная длина UNI EN 558-1 Серия 20 (DIN 3202 ЧАСТЬ 3, Основной ряд K1).
7. Эпоксидное покрытие корпуса.
8. Максимальная рабочая температура зависит от материала седла.
ОПЦИИ:
• Исполнение для низких температур: -50°C
• Исполнение для высоких температур: +150 °C
• Никелированное покрытие
• Эпоксидное покрытие
• Электромагнитные распределители стандарта NAMUR
• Датчики положения
• Позиционеры
• Ручной дублер
• Пневмодроссель
• Фитинг под пневмотрубку
• Пневмотрубка
Совместимость и применимость седел из эластомеров:
| Эластомеры | Общее применение | Диапазон температур | Несовместим с: |
 EPDM EPDM H.T. (EPT) |
H2O, морская вода, соляной раствор, абразивы, кетоны, щелочи, продукты питания, жидкие и сухие вещества, слабые неорганические кислоты, каустическая сода. |
-20°C ÷ +120°C | углеводородами, маслами, жирами. |
Размеры под приводы двойного действия алюминиевые
|
Размер |
DN |
Модель |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
1 1/2" |
40 |
MT15DE-BFWGS015 |
16 |
81 |
322 |
175 |
33 |
F05 |
|
2" |
50 |
MT15DE-BFWGS020 |
16 |
81 |
350 |
175 |
42 |
F05 |
|
2 1/2" |
65 |
MT15DE-BFWGS025 |
16 |
81 |
364 |
175 |
45 |
F05 |
|
3" |
80 |
MT17DE-BFWGS030 |
16 |
81 |
379 |
207 |
45 |
F05 |
|
4" |
100 |
MT20DE-BFWGS040 |
16 |
96 |
433 |
186 |
52 |
F07 |
|
5" |
125 |
MT25DE-BFWGS050 |
16 |
96 |
471 |
248 |
54 |
F07 |
|
6" |
150 |
MT30DE-BFWGS060 |
16 |
114 |
5 1 |
241 |
56 |
F07 |
|
8" |
200 |
MT35DE-BFWGS080 |
16 |
131 |
626 |
261 |
60 |
F10 |
|
10" |
250 |
MT45DE-BFWGS100 |
16 |
145 |
707 |
367 |
66 |
F10 |
|
12" |
300 |
MT50DE-BFWGS120 |
16 |
181 |
779 |
381 |
77 |
F10 |
|
14" |
350 |
MT60DE-BFWGS140 |
10 |
230 |
805 |
467 |
77 |
F10 |
|
16" |
400 |
MT60DE-BFWGS160 |
10 |
230 |
875 |
467 |
86 |
F14 |
|
18" |
450 |
MT65DE-BFWGS180 |
10 |
230 |
930 |
525 |
105 |
F14 |
|
20" |
500 |
МT70DE-BFWGS200 |
10 |
338 |
1065 |
636 |
130 |
F16 |
Размеры под приводы с пружинным возвратом алюминиевые
|
Размер |
DN |
Модель° |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
1 1/2" |
40 |
MT20S4-BFWGS015 |
16 |
96 |
339 |
186 |
33 |
F07 |
|
2" |
50 |
MT20S4-BFWGS020 |
16 |
96 |
367 |
186 |
42 |
F07 |
|
2 1/2" |
65 |
MT25S5-BFWGS025 |
16 |
96 |
381 |
248 |
45 |
F07 |
|
3" |
80 |
MT30S4-BFWGS030 |
16 |
114 |
415 |
241 |
45 |
F07 |
|
4" |
100 |
MT30S5-BFWGS040 |
16 |
114 |
452 |
241 |
52 |
F07 |
|
5" |
125 |
MT35S5-BFWGS050 |
16 |
131 |
527 |
261 |
54 |
F07 |
|
6" |
150 |
MT45S4-BFWGS060 |
16 |
145 |
567 |
367 |
56 |
F07-F10 |
|
8" |
200 |
MT50S4-BFWGS080 |
16 |
181 |
662 |
381 |
60 |
F07-F10 |
|
10" |
250 |
MT55S5-BFWGS100 |
16 |
181 |
743 |
428 |
66 |
F10-F12 |
|
12" |
300 |
MT65S5-BFWGS120 |
16 |
230 |
801 |
525 |
77 |
F12 |
|
14" |
350 |
МT70S5-BFWGS140 |
10 |
338 |
862 |
636 |
77 |
F12 |
|
16" |
400 |
МT70S6-BFWGS160 |
10 |
338 |
932 |
636 |
86 |
F14 |
|
18" |
450 |
МT75S7-BFWGS180 |
10 |
338 |
1001 |
734 |
105 |
F14 |
Размеры приводов рассчитаны под условия эксплуатации с подачей давления воздуха не менее 5.62 бар (80 фунтов на кв. дюйм).
| Характеристики | |
| Вид | LUG |
| Тип управления | пневмопривод |
| Материал корпуса | чугун:углеродистая сталь:нержавеющая сталь |
| Материал диска | никелированный чугун:нержавеющая сталь |
| Уплотнение | EPDM (EPT) |
| Давление PN, бар | 10:16 |
