Цапфовые шаровые краны
Для подбора крана, просьба обращаться к менеджерам по телефону +7 (495) 617-12-23
Полное описание
В наличии
Нужна консультация?
Конструкция цапфового шарового крана
МАТЕРИАЛЫ ДЕТАЛЕЙ КРЫШКИ И КОРПУСА
|
Деталь |
Углеродистая сталь |
Аустенитная нержавеющая сталь |
Дуплексная нержавеющая сталь |
|||
|
Корпус |
A105N |
A350 LF2 |
A182 F316 |
A182 F304 |
A182 F51 |
A182 F53 |
|
Крышка |
A105N |
A350 LF2 |
A182 F316 |
A182 F304 |
A182 F51 |
A182 F53 |
|
Рабочий фланец |
A105N |
A350 LF2 |
A182 F316 |
A182 F304 |
A182 F51 |
A182 F53 |
|
Цапфа |
A105N |
A350 LF2 |
A182 F316 |
A182 F304 |
A182 F51 |
A182 F53 |
|
Винты и гайки |
B7 / 2H |
B7 / 2H |
B8 / 8 |
B8 / 8 |
B8 / 8 |
B8 / 8 |
|
Пружина |
Inc X750 |
Inc X750 |
Inc X750 |
Inc X750 |
Inc X750 |
Inc X750 |
МАТЕРИАЛЫ МЕХАНИЗМА ЗАПИРАНИЯ
|
Деталь |
Код материала |
|||||||
|
Шток |
A182 F6A |
A182 F304 |
A182 F316 |
A182 F51 |
A182 F53 |
17–4PH |
XM19 |
Inc 625 |
|
Затворный шар |
A105N+ENP |
LF2+ENP |
A182 F6A |
A182 F304 |
A182 F316 |
A182 F51 |
A182 F53 |
Inc 625 |
|
Рычаг |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
CS+Zn |
МАТЕРИАЛЫ УПЛОТНИТЕЛЬНОЙ СИСТЕМЫ
|
Температурные условия эксплуатации |
Материал уплотнителя |
Материал седельного кольца |
Материал огнестойкой прокладки |
|
Нормальные температуры (–20 / 160°C) |
Viton® AED или HNBR AED |
Devlon |
Графит |
|
Низкие температуры (–20 / –46°C) |
Viton® GLT AED или HNBR AED |
Devlon |
Графит |
|
Сверхнизкие температуры (–46 / –196°C) |
Уплотнительная манжета |
Devlon |
Спиральное уплотнение |
|
Высокие температуры (160°C ÷ 200°C) |
Графит |
ПЭЭК |
Графит |
|
Сверхвысокие температуры (200°C ÷ 230°C) |
Графит |
Литая углеродистая сталь |
Спиральное уплотнение |
|
Сверхвысокие температуры (более 230°C) |
Графит |
Литая углеродистая сталь |
Графит |

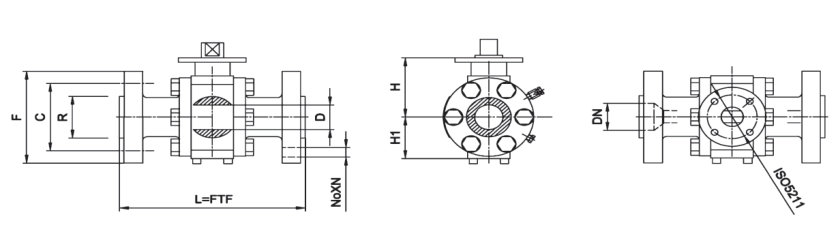

Размеры цапфовых шаровых кранов
ЦАПФОВЫЕ ШАРОВЫЕ КРАНЫ, ТИП ASME, КЛАСС # 150
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
C |
R |
H1 |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
2″ |
50 |
49,00 |
49,00 |
178,00 |
216,00 |
191,00 |
152,40 |
120,70 |
92,00 |
110,00 |
130,00 |
4×19 |
|
3″×2″ |
80×50 |
49,00 |
49,00 |
203,00 |
283,00 |
216,00 |
190,50 |
152,40 |
127,00 |
110,00 |
150,00 |
4×19 |
|
3″ |
80 |
74,00 |
74,00 |
203,00 |
283,00 |
216,00 |
190,50 |
152,40 |
127,00 |
135,00 |
150,00 |
4×19 |
|
4″×3″ |
100×80 |
74,00 |
74,00 |
229,00 |
305,00 |
241,00 |
228,60 |
190,50 |
157,20 |
135,00 |
155,00 |
8×19 |
|
4″ |
100 |
100,00 |
100,00 |
229,00 |
305,00 |
241,00 |
228,60 |
190,50 |
157,20 |
170,00 |
170,00 |
8×19 |
|
6″×4″ |
150×100 |
152,00 |
100,00 |
394,00 |
457,00 |
406,00 |
279,40 |
241,30 |
216,00 |
170,00 |
165,00 |
8×22 |
|
6″ |
150 |
152,00 |
152,00 |
394,00 |
457,00 |
406,00 |
279,40 |
241,30 |
216,00 |
275,00 |
235,00 |
8×22 |
|
8″ |
200 |
201,00 |
201,00 |
457,00 |
521,00 |
470,00 |
342,90 |
298,40 |
269,80 |
325,00 |
335,00 |
8×22 |
|
10″ |
250 |
252,00 |
252,00 |
533,00 |
559,00 |
546,00 |
406,40 |
362,00 |
323,80 |
365,00 |
335,00 |
12×25,4 |
|
12″ |
300 |
303,00 |
303,00 |
610,00 |
635,00 |
622,00 |
482,60 |
431,80 |
381,00 |
405,00 |
335,00 |
12×25,4 |
ЦАПФОВЫЕ ШАРОВЫЕ КРАНЫ, ТИП ASME, КЛАСС # 300
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
C |
R |
H1 |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
2″ |
50 |
49,00 |
49,00 |
216,00 |
216,00 |
232,00 |
165,00 |
127,00 |
92,00 |
110,00 |
130,00 |
8×19 |
|
3″×2″ |
80×50 |
49,00 |
49,00 |
283,00 |
283,00 |
299,00 |
209,50 |
168,30 |
127,00 |
110,00 |
130,00 |
8×22 |
|
3″ |
80 |
74,00 |
74,00 |
283,00 |
283,00 |
299,00 |
209,50 |
168,30 |
127,00 |
135,00 |
155,00 |
8×22 |
|
4″×3″ |
100×80 |
74,00 |
74,00 |
305,00 |
305,00 |
321,00 |
254,00 |
200,00 |
157,20 |
135,00 |
155,00 |
8×22 |
|
4″ |
100 |
100,00 |
100,00 |
305,00 |
305,00 |
321,00 |
254,00 |
200,00 |
157,20 |
170,00 |
170,00 |
8×22 |
|
6″×4″ |
150×100 |
152,00 |
100,00 |
403,00 |
403,00 |
419,00 |
317,50 |
270,00 |
216,00 |
170,00 |
170,00 |
12×22 |
|
6″ |
150 |
152,00 |
152,00 |
403,00 |
403,00 |
419,00 |
317,50 |
270,00 |
216,00 |
275,00 |
235,00 |
12×22 |
|
8″ |
200 |
201,00 |
201,00 |
502,00 |
521,00 |
518,00 |
381,00 |
330,20 |
269,80 |
325,00 |
295,00 |
12×25,4 |
|
10″ |
250 |
252,00 |
252,00 |
568,00 |
559,00 |
584,00 |
444,50 |
387,30 |
323,80 |
365,00 |
335,00 |
16×28,6 |
|
12″ |
300 |
303,00 |
303,00 |
648,00 |
635,00 |
664,00 |
520,70 |
450,80 |
381,00 |
405,00 |
375,00 |
16×31,7 |
МУЦАПФОВЫЕ ШАРОВЫЕ КРАНЫ, ТИП ASME, КЛАСС # 600
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
C |
R |
H1 |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
2″ |
50 |
49,00 |
49,00 |
292,00 |
292,00 |
295,00 |
165,10 |
127,00 |
92,00 |
110,00 |
130,00 |
8×19 |
|
3″×2″ |
80×50 |
49,00 |
49,00 |
356,00 |
356,00 |
359,00 |
209,50 |
168,30 |
127,00 |
110,00 |
130,00 |
8×22,2 |
|
3″ |
80 |
74,00 |
74,00 |
356,00 |
356,00 |
359,00 |
209,50 |
168,30 |
127,00 |
135,00 |
150,00 |
8×22,2 |
|
4″×3″ |
100×80 |
74,00 |
74,00 |
432,00 |
432,00 |
435,00 |
273,00 |
215,90 |
157,20 |
135,00 |
150,00 |
8×25,4 |
|
4″ |
100 |
100,00 |
100,00 |
432,00 |
432,00 |
435,00 |
273,00 |
215,90 |
157,20 |
165,00 |
165,00 |
8×25,4 |
|
6″×4″ |
150×100 |
100,00 |
100,00 |
559,00 |
559,00 |
562,00 |
355,60 |
292,10 |
215,90 |
165,00 |
165,00 |
12×28,6 |
|
6″ |
150 |
150,00 |
150,00 |
559,00 |
559,00 |
562,00 |
355,60 |
292,10 |
215,90 |
290,00 |
245,00 |
12×28,6 |
|
8″ |
200 |
201,00 |
201,00 |
660,00 |
660,00 |
664,00 |
419,10 |
349,20 |
269,80 |
340,00 |
310,00 |
12×31,7 |
|
10”×8″ |
250×200 |
201,00 |
201,00 |
787,00 |
787,00 |
791,00 |
508,00 |
431,80 |
323,00 |
340,00 |
310,00 |
16×35 |
ЦАПФОВЫЕ ШАРОВЫЕ КРАНЫ, ТИП ASME, КЛАСС # 900
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
C |
R |
H1 |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
2″ |
50 |
49,00 |
49,00 |
368,00 |
368,00 |
371,00 |
215,90 |
165,10 |
92,00 |
110,00 |
135,00 |
8×19 |
|
3″×2″ |
80×50 |
49 |
49 |
381,00 |
381,00 |
384,00 |
241,30 |
190,50 |
127,00 |
110,00 |
135,00 |
8×25,4 |
|
3″ |
80 |
74,00 |
74,00 |
381,00 |
381,00 |
384,00 |
241,30 |
190,50 |
127,00 |
145,00 |
155,00 |
8×25,4 |
|
4″×3″ |
100×80 |
74 |
74 |
457,00 |
457,00 |
460,00 |
292,10 |
234,90 |
157,20 |
145,00 |
155,00 |
8×31,7 |
|
4″ |
100 |
100,00 |
100,00 |
457,00 |
457,00 |
460,00 |
292,10 |
234,90 |
157,20 |
170,00 |
175,00 |
8×31,7 |
|
6″×4″ |
150×100 |
152 |
100 |
610,00 |
610,00 |
613,00 |
381,00 |
317,50 |
215,90 |
170,00 |
175,00 |
12×31,7 |
|
6″ |
150 |
152,00 |
152,00 |
610,00 |
610,00 |
613,00 |
381,00 |
317,50 |
215,90 |
300,00 |
245,00 |
12×31,7 |
|
8″ |
200 |
201,00 |
201,00 |
737,00 |
737,00 |
740,00 |
469,90 |
393,70 |
269,80 |
350,00 |
310,00 |
12×38,1 |
|
10”×8″ |
250×200 |
201,00 |
201,00 |
838,00 |
838,00 |
841,00 |
546,10 |
469,90 |
323,80 |
350,00 |
310,00 |
16×38,1 |
ЦАПФОВЫЕ ШАРОВЫЕ КРАНЫ, ТИП ASME, КЛАСС # 1500
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
C |
R |
H1 |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
2″ |
50 |
49,00 |
49,00 |
368,00 |
368,00 |
371,00 |
215,90 |
165,10 |
92,00 |
105,00 |
125,00 |
8×25,4 |
|
3″×2″ |
80×50 |
74,00 |
49,00 |
470,00 |
470,00 |
473,00 |
266,70 |
203,20 |
127,00 |
105,00 |
125,00 |
8×31,7 |
|
3″ |
80 |
74,00 |
74,00 |
470,00 |
470,00 |
473,00 |
266,70 |
203,20 |
127,00 |
130,00 |
160,00 |
8×31,7 |
|
4″×3″ |
100×80 |
100,00 |
74,00 |
546,00 |
546,00 |
549,00 |
311,10 |
241,30 |
157,20 |
130,00 |
130,00 |
8×34,9 |
|
4″ |
100 |
100,00 |
100,00 |
546,00 |
546,00 |
549,00 |
311,10 |
241,30 |
157,20 |
160,00 |
180,00 |
8×34,9 |
ЦАПФОВЫЕ ШАРОВЫЕ КРАНЫ, ТИП ASME, КЛАСС # 2500
|
NPS |
DN |
DN |
D |
Строительная длина = L (мм) |
F |
C |
R |
H1 |
H |
No×N |
||
|
RF |
BW |
RTJ |
||||||||||
|
2″ |
50 |
49,00 |
49,00 |
451,00 |
451,00 |
454,00 |
234,90 |
171,40 |
92,00 |
105,00 |
125,00 |
8×28,6 |
|
3″×2″ |
80×50 |
62,00 |
49,00 |
451,00 |
451,00 |
454,00 |
304,80 |
228,60 |
127,00 |
125,00 |
230,00 |
8×34,9 |
|
3″ |
80 |
62,00 |
62,00 |
578,00 |
578,00 |
584,00 |
304,80 |
228,60 |
127,00 |
155,00 |
185,00 |
8×34,9 |
|
4″×3″ |
100×80 |
87,00 |
62,00 |
578,00 |
578,00 |
584,00 |
355,60 |
273,00 |
157,20 |
155,00 |
280,00 |
8×41,3 |
|
4″ |
100 |
87,00 |
87,00 |
673,00 |
673,00 |
683,00 |
355,60 |
273,00 |
157,20 |
195,00 |
230,00 |
8×41,3 |
