Описание

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:

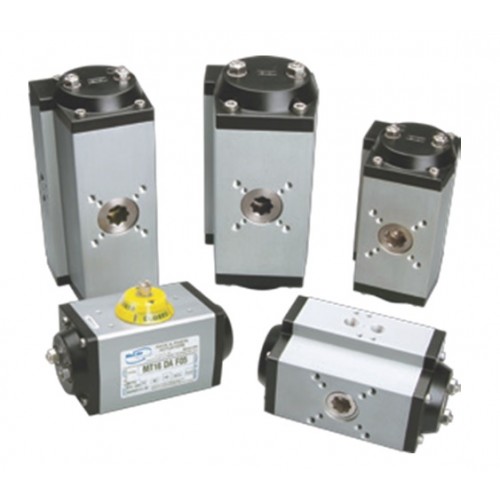

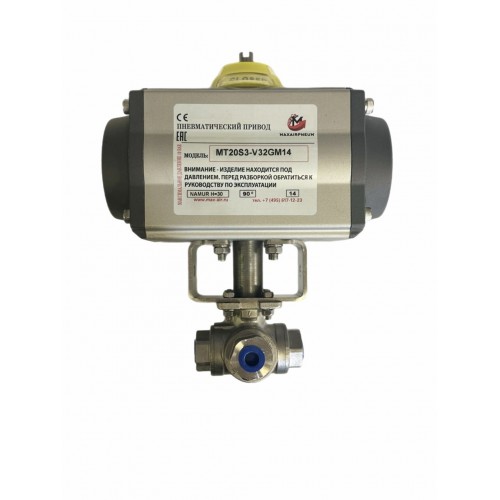

Реечные и шестеренчатые пневматические приводы серии MT фирмы MAX-AIR вырабатывают линейный выходной момент в компактной конструкции, обладающей многими конструктивными особенностями модулей серии UT двойного действия и с пружинным возвратом.
Габариты NAMUR VDI/VDE 3845 и ISO 5211 – под все типоразмеры. Для монтажа электромагнитных распределителей, концевых выключателей или позиционеров не требуется специального оборудования.

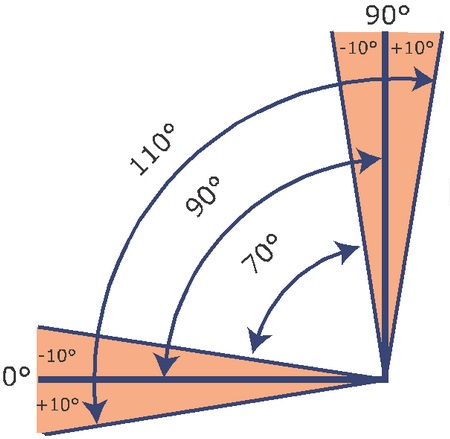

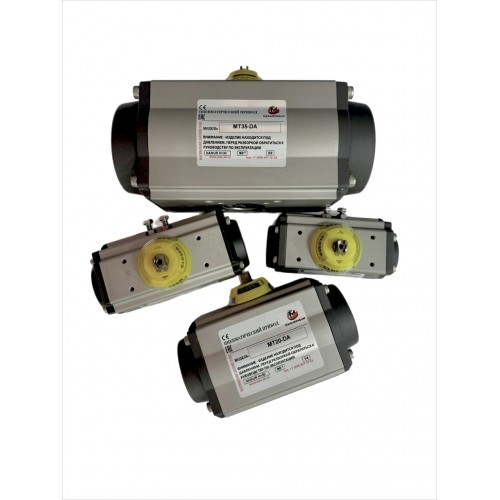

Стандартный угол вращения - 90º. Дополнительные углы хода - 120º, 135º, 150º и 180º. Модели MT16 по MT66* включительно оснащены ограничителем хода с регулировкой ±10º в направлениях открыто/закрыто (международный патент).
По сравнению с другими производителями диапазон предлагаемых MAX-AIR типоразмеров приводов значительно шире.
Все шестеренчатые приводы снабжены противовыбросовым стопором в оба направления.
Шестеренчатый привод с внутренней резьбой стандартизирован под вторичный привод с квадратом и дополнительно под D-образный сдвоенный привод или под привод со шпоночным креплением по требованию заказчиков.
Опорный подшипник отделяет ведущую шестерню от корпуса и обеспечивает много цикловое функционирование вала.
Зубья ведущей шестерни задействованы по всей длине и ходу штока. Высота шестерни обеспечивает переход на ручное управление, не затрагивая указателя положения.
Алюминиевый корпус был подвергнут механообработке и хонингованию в соответствии с заданными требованиями. Все внутренние и внешние поверхности анодированы с целью повышения стойкости к коррозии и износу.
Внешний индикатор положения открыто/закрыто стандартизирован и соответствует любому углу вращения.
В состав штоков входят двойные износные накладки, отделяющие рейку от стенки привода и служащие направляющими, а также защитными подшипниками.
Пружины из специальной стали с эпоксидным покрытием предварительно нагружены неметаллическими материалами. Крепеж крышек из нержавеющей стали имеет дополнительную длину, позволяющую ослабить пружины. Все детали коррозионностойкие.
Рабочее давление воздуха 40 – 150 фунтов/кв.дюйм. Для запуска привода могут быть также использованы вода, азот и совместимые гидравлические жидкости.
Весь наружный крепеж - коррозионностойкая нержавеющая сталь.
Все агрегаты покрыты нанесенной на заводе не содержащей силикона смазкой.
На наружной стороне всех агрегатов выбит порядковый прослеживаемый серийный номер.
100% всех агрегатов данной серии опрессованы на заводе и испытаны на герметичность, упакованы по отдельности по MT66 включительно под отгрузку.

* Регулировка длины хода MT04, MT71 и MT76 - 5° в положении привода «открыто».

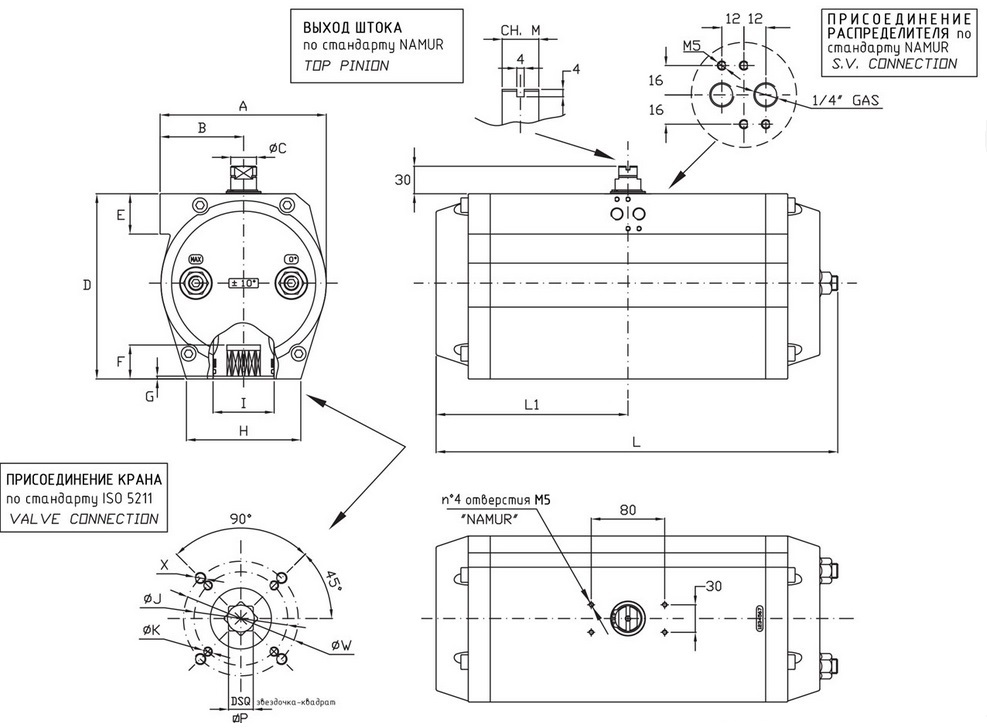

Размеры:

Модель	A	B	ØC	D	E	F	G	H	ØI	L	L1	M	ØJ	K	ØW	X	DSQ P	ISO 5211
MT03	51	23	12	45	11	11	1	51	20	100	50	4	36	M5X8	36	M5X8	11	F03
MT05	67	40	12	71	45	13	1,5	47	22	119	59,5	10	36	M5X9	50	M6X9	11	F03/F05
MT05	67	40	12	71	45	13	1,5	47	22	119	59,5	10	42	M5X9	--	--	11	F04
MT07	70	35	12	68	45	15	1,5	52,5	26	160	80	10	36	M5X9	50	M6X10	11	F03/F05
MT07	70	35	12	68	45	15	1,5	52,5	26	160	80	10	50	M5X9	--	--	11	F04
MT15	81	47	12	81	45	19	2	62	33	175	82,5	10	42	M5X9	70	M8X12	14	F04/F07
MT15	81	47	12	81	45	19	2	62	33	175	82,5	10	50	M6X9	70	M8X12	14	F05/F07
MT17	81	47	12	81	45	19	2	62	33	207	98,5	10	42	M5X9	70	M8X12	14	F04/F07
MT17	81	47	12	81	45	19	2	62	33	207	98,5	10	50	M6X9	70	M8X12	14	F05/F07
MT20	96	54	14	98	45	19	2	76,5	35	186	88,5	10	50	M6X9	70	M8X12	17	F05/F07
MT25	96	54	14	98	45	23	2	76,5	41	248	120	10	50	M6X9	70	M8X12	17	F05/F07
MT30	114	62	20	117	45	23	2	90,5	41	241	115	14	50	M6X9	70	M8X12	17	F05/F07
MT35	131	66	20	154	45	30	3	95,5	41	261	123	14	70	M8X12	102	M10X15	22	F07/F10
MT40	131	66	20	154	45	30	3	95,5	45	305	145	14	70	M8X12	102	M10X15	22	F07/F10
MT45	145	73	28	169	45	30	3	98,5	57	367	176	20	70	M8X12	102	M10X15	22	F07/F10
MT50	181	91	28	202	45	31	3	125	55	381	181	20	102	M10X15	125	M12X18	27	F10/F12
MT55	181	91	28	202	45	37	3	125	67	428	209	20	102	M10X15	125	M12X18	27	F10/F12
MT60	230	114	28	257	45	41	4	161	70	467	210	20	102	M10X15	125	M12X18	36	F10/F12
MT60	230	114	28	257	45	41	4	161	70	467	210	20	102	M10X15	140	M16X24	36	F10/F14
MT65	230	114	28	257	45	50	4	161	80	525	251	20	102	M10X15	125	M12X18	36	F10/F12
MT65	230	114	28	257	45	50	4	161	80	525	251	20	102	M10X15	140	M16X24	36	F10/F14
MT70	338	169	45	328	55	64	5	155	105	636	306	36	140	M16X24	--	--	46	F14
MT70	338	169	45	328	55	64	5	155	105	636	306	36	165	M20X32	--	--	46	F16
MT75	338	169	45	328	55	64	5	155	140	734	354	36	165	M20X32	--	--	46	F16

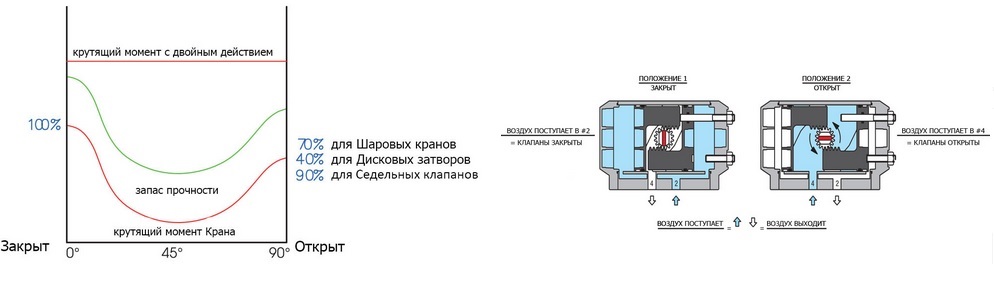

График 1

Реечные и шестеренчатые пневматические приводы обеспечивают постоянную мощность крутящего момента (график 1), зависящую от внутреннего диаметра и давления подающегося воздуха: рост одного или двух параметров вызывает рост крутящего момента.

Рабочий крутящий момент крана не постоянен, но представляет отличающуюся тенденцию, зависящую от типа крана.

До выбора размера необходимо выяснить следующие данные:

Тип крана и номинальный крутящий момент
Давление подающегося воздуха

Выбор размера происходит следующий образом:

Определите максимальный крутящий момент крана под автоматизацию, увеличьте на 5% ÷ 50% номинальный крутящий момент крана (в зависимости от типа рабочих условий).
После того, как необходимое значение крутящего момента установлено по таблице крутящего момента, и, в зависимости от соответствующего давления воздуха, найдите точное значение крутящего момента или его превышения.
После того, как значение крутящего момента установлено, левая колонка сводной таблицы крутящего момента будет показывать требующееся.

Таблица крутящего момента приводов двойного действия в Н·м

Модель	2 бар	3 бар	4 бар	5 бар	5,62 бар	6 бар	7 бар	8 бар	9 бар	10 бар
MT03	2,67	4	5,34	6,67	7,5	8,04	9,38	10,72	12,06	13,4
MT05	5	7,6	10,1	12,6	14,1	15,1	17,6	20,2	22,7	25,2
MT07	--	12,5	16,6	20,8	23,4	26	29,2	33,3	--	--
MT15	11	16,5	22	27,5	30,9	33	38,5	44	49,5	55
MT17	14,5	21,7	29	36,2	40,6	43,5	50,7	58	65,2	72,5
MT20	20	30	40	50	56,5	60	70	80	90	100
MT25	30,2	45,3	60,4	75,5	84,5	90,6	105,7	120,8	135,9	151
MT30	40	60,3	80,4	100,5	112,7	120,6	140,7	160,8	180,9	201
MT35	64,4	96,6	128,8	161,1	180,4	193,3	225,5	257,7	289,9	322,1
MT40	80,6	120,9	161,2	201,5	225,7	241,8	282,2	322,5	362,8	403,1
MT45	125,8	188,7	251,6	314,5	352,7	377,4	440,3	503,2	566,1	629
MT50	181,2	271,8	362,4	453	509,2	543,6	634,2	724,8	815,4	906
MT55	241,6	362,3	483,1	603,9	676,4	724,7	845,5	966,3	1087	1207,8
MT60	366,4	549,6	732,8	916	1029,6	1099	1282	1466	1649	1832
MT65	483,2	724,8	966,4	1208	1357,8	1450	1691	1933	2174	2416
MT70	946	1419	1892	2365	2658	2838	3311	3784	--	--
MT75	1268	1903	2537	3171	3564	3805	4439	5074	--	--

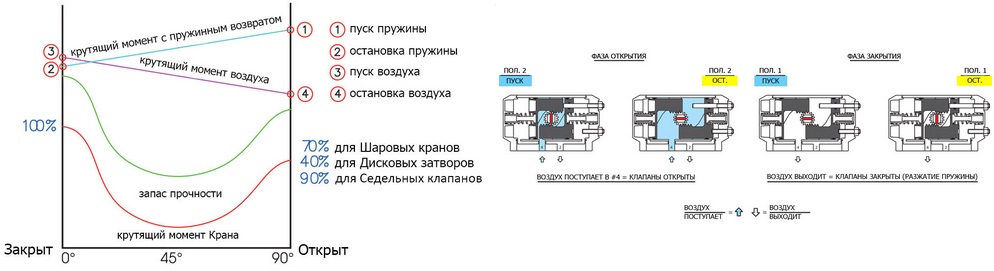

График 2

Приводы с пружинным возвратом обеспечивают пониженную мощность крутящего момента по всему ходу (график 2). Во время фазы открытия уменьшается крутящий момент, потому что пружины сжаты, и, работая против хода поршня, поглощают энергию. В фазе закрытия пружины выпускают эту энергию.

Так крутящий момент запускается 4 значениями:

Пуск открытия / положение 2
Остановка открытия / положение 2
Пуск закрытия / положение 1
Остановка закрытия / положение 1

Подбор размера и привода происходит следующим образом:

Чтобы определить необходимый крутящий момент, увеличьте на 5% ÷ 50% номинальный крутящий момент крана (в зависимости от типа рабочих условий).
Используя таблицу крутящего момента приводов с пружинным возвратом, найдите колонку Остановка/Положение 1 с точным значением крутящего момента или его превышением.
В соответствии с подачей давления воздуха, найдите колонку Остановка/Положение 2 с точным значением крутящего момента или его превышением.

Пример:

Для поворота шарового крана требуется усилие 25 Н·м.
Запас прочности: 30%
Нужный крутящий момент: (25 + 30%) = 32,5 Н·м
Давление воздуха: 6 бар
Используя таблицу, найдите значение закрывающего крутящего момента Остановка/Положение 1, которое будет больше чем 32,5 Н·м.
MT25S5 дает закрывающий крутящий момент (Остановка/Положение 1) равный 34,9 Н·м и открывающий - 32,5 Н·м.

Так подбирается привод.

Таблица крутящего момента приводов с пружинным возвратом в Н·м

Модель	Кол-во пружин	Положение 1 Усилие пружины		Положение 2 Усилие открытия
		Положение 1 Усилие пружины		3 бар		4 бар		5 бар		5,62 бар		6 бар		7 бар		8 бар
		ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.
MT05	1+1	3,7	2,5	5,1	3,9	7,6	6,4	10,1	8,9	11,6	10,4	12,6	11,4	15,1	13,9	17,7	16,5
	2+2	7,4	5	2,6	0,2	5,1	2,7	7,6	5,2	9,1	6,7	10,1	7,7	12,6	10,2	15,2	12,8
	3+3	11,2	7,5	--	--	--	--	5,1	1,5	6,6	3	7,6	4	10,1	6,5	12,7	9,1
MT07	1+1	3,7	2,3	10,3	8,8	14,3	12,9	18,5	17,1	21,1	19,7	22,7	21,3	26,9	25,5	31	29,6
	2+2	7,4	4,6	7,9	5,1	12	9,2	16,2	13,4	18,8	16	20,4	17,6	24,6	21,8	28,7	25,9
	3+3	11,1	6,9	5,6	1,4	9,7	5,5	13,9	9,7	16,5	12,3	18,1	13,9	22,3	18,1	26,4	22,2
	4+4	14,8	9,2	--	--	7,4	1,8	11,6	6	14,2	8,6	15,8	10,2	20	14,4	24,1	18,5
	5+5	18,5	11,5	--	--	--	--	9,3	02.03	11,9	4,9	13,5	6,5	17.06	10,7	21,8	14,8
MT15	2+2	8,4	6	10,5	8,1	16	13,6	21,5	19,1	24,6	22,5	27	24,6	32,5	30,1	38	35,6
	3+3	12,6	9,1	7,4	3,9	12,9	9,4	18,4	14,9	21,8	18,3	23,9	20,4	29,4	25,9	34,9	31,4
	4+4	16,9	12,1	--	--	9,9	5,1	15,4	10,6	18,8	14	20,9	16,1	26,4	21,6	31,9	27,1
	5+5	21,1	15,1	--	--	6,9	0,9	12,4	6,4	15,8	9,8	17,9	11,9	23,4	17,4	28,9	22,9
	7+5	25,3	18,1	--	--	--	--	9,4	2,2	12,8	5,6	14,9	7,7	20,4	13,2	25,9	18,7
MT17	2+2	10,5	7,2	14,5	11,2	21,8	18,5	29	25,7	33,4	30,1	36,3	33	43,5	40,2	50,8	47,5
	3+3	15,7	10,8	10,9	6	18,2	13,3	25,4	20,5	29,8	24,9	32,7	27,8	39,9	35	47,2	42,3
	4+4	20,9	14,4	7,3	0,8	14,6	8,1	21,8	15,3	26,2	19,7	29,1	22,6	36,3	29,8	43,6	37,1
	5+5	26,1	18,1	--	--	10,9	2,9	18,1	10,1	22,5	14,5	25,4	17,4	32,6	24,6	39,9	31,9
	7+5	31,4	21,7	--	--	--	--	14,5	4,8	18,9	9,2	21,8	12,1	29	19,3	36,3	26,6
MT20	2+2	13,8	10,4	19,6	16,2	29,6	26,2	39,6	36,2	46,1	42,7	49,6	46,2	59,6	56,2	69,6	66,2
	3+3	20,8	15,6	14,4	9,2	24,4	19,2	34,4	29,2	40,9	35,7	44,4	39,2	54,4	49,2	64,4	59,2
	4+4	27,7	20,8	9,2	2,3	19,2	12,3	29,2	22,3	35,7	28,8	39,2	32,3	49,2	42,3	59,2	52,3
	5+5	34,6	26	--	--	14	5,4	24	15,4	30,5	21,9	34	25,4	44	35,4	54	45,4
	7+5	41,6	31,2	--	--	--	--	18,8	8,4	25,3	14,9	28,8	18,4	38,8	28,4	48,8	38,4
MT25	2+2	22,1	14	31,3	23,2	46,4	38,3	61,5	53,4	70,5	62,4	76,6	68,5	91,7	83,6	106,8	98,7
	3+3	33,2	20,9	24,4	12,1	39,5	27,2	54,6	42,3	63,6	51,3	69,7	57,4	84,8	72,5	99,9	87,6
	4+4	44,2	27,9	17,4	1,1	32,5	16,2	47,6	31,3	56,6	40,3	62,7	46,4	77,8	61,5	92,9	76,6
	5+5	55,3	34,9	--	--	25,5	5,1	40,6	20,2	49,6	29,2	55,7	35,3	70,8	50,4	85,9	65,5
	7+5	66,3	41,9	--	--	--	--	33,6	9,2	42,6	18,2	48,7	24,3	63,8	39,4	78,9	54,5
MT30	2+2	28,3	21,1	39,2	32	59,3	52,1	79,4	72,2	91,6	84,4	99,5	92,3	119,6	112,4	139,7	132,5
	3+3	42,4	31,6	28,7	17,9	48,8	38	68,9	58,1	81,4	70,3	89	78,2	109,1	98,3	129,2	118,4
	4+4	56,6	42,2	18,1	3,7	38,2	23,8	58,3	43,9	70,5	56,1	78,4	64	98,5	84,1	118,6	104,2
	5+5	70,7	52,7	--	--	27,7	9,7	47,8	29,8	60	42	67,9	49,9	88	70	108,1	90,1
	7+5	84,9	63,2	--	--	--	--	37,3	15,6	49,5	27,8	54,7	35,7	77,5	55,8	97,6	75,9
MT35	2+2	46,5	34,6	62	50,1	94,2	82,3	126,5	114,6	145,8	133,9	158,7	146,8	190,9	179	223,1	211,2
	3+3	69,7	52	44,6	26,9	76,8	59,1	109,1	91,4	128,4	110,7	141,3	123,6	173,5	155,8	205,7	188
	4+4	93	69,3	27,2	3,6	59,5	35,8	91,8	68,1	111,1	87,4	124	100,3	156,2	132,5	188,4	164,7
	5+5	116,2	86,6	--	--	42,2	12,6	74,5	44,9	93,8	64,2	106,7	77,1	138,9	109,3	171,1	141,4
	7+5	139,5	104	--	--	--	--	57,1	21,6	76,4	40,9	89,3	53,8	121,5	86	153,7	118,2
MT40	2+2	57	41,9	79	63,9	119,3	104	159,6	144,5	183,8	168,7	199,9	184,8	240,3	225,2	280,6	265,5
	3+3	85,5	62,8	58,1	35,4	98,4	75,7	138,7	116	162,9	140,2	179	156,3	219,4	196,7	259,7	237
	4+4	114,1	83,7	37,2	6,8	77,5	47,1	117,8	87,4	142	111,6	158,1	127,7	198,5	168,1	238,8	208,4
	5+5	142,6	105	--	--	56,5	18,6	96,8	58,9	121	83,1	137,1	99,2	177,5	139,6	217,8	179,9
	7+5	171,1	126	--	--	--	--	75,9	30,4	100,1	54,6	116,2	70,7	156,6	111,1	196,9	151,4
MT45	2+2	100,4	63,1	125,6	88,3	188,5	151	251,4	214,1	289,6	252,3	314,3	277	377,2	339,9	440,1	402,8
	3+3	150,6	94,7	94	38,1	156,9	101	219,8	163,9	258	202,1	282,7	226,8	345,6	289,7	408,5	352,6
	4+4	200,8	126	--	--	125,4	50,8	188,3	113,7	226,5	151,9	251,2	176,6	314,1	239,5	377	302,4
	5+5	251	158	--	--	--	--	156,7	63,5	194,9	101,7	219,6	126,4	282,5	189,3	345,4	252,2
	7+5	301,2	189	--	--	--	--	125,2	13,3	163,4	51,5	188,1	76,2	251	139,1	313,9	202
MT50	2+2	124,3	98,1	173,7	148	264,3	238	354,9	328,7	411,1	384,9	445,5	419,3	536,1	509,9	626,7	600,5
	3+3	186,5	147	124,6	85,3	215,2	176	305,8	266,5	362	322,7	396,4	357,1	487	447,7	577,6	538,2
	4+4	248,6	196	--	--	166,2	114	256,8	204,4	313	260,6	347,4	295	438	385,6	528,6	476,2
	5+5	310,8	245	--	--	117,1	51,6	207,7	142,2	263,9	198,4	298,3	232,8	388,9	323,4	479,5	414
	7+5	372,9	294	--	--	--	--	158,7	80,1	214,9	136,3	249,3	170,7	339,9	261,3	430,5	351,9
MT55	2+2	167,9	119	243,2	194	364	315	484,8	436	557,3	508,5	605,6	556,8	726,4	677,6	847,2	798,4
	3+3	251,8	179	183,6	111	304	231	425,2	352,1	497,7	424,6	546	472,9	666,8	593,7	787,6	714,5
	4+4	335,7	238	124	26,6	244,8	147	365,6	268,2	438,1	340,7	486,4	389	607,2	509,8	728	630,6
	5+5	419,7	298	--	--	185,3	63,4	306,1	184,2	378,6	256,7	426,8	305	547,7	425,8	668,5	546,6
	7+5	503,6	357	--	--	--	--	246,5	100,3	319	172,8	367,3	221,1	488,1	341,9	608,9	462,7
MT60	2+2	242,2	193	356,5	307	539,7	491	722,9	673,8	836,5	787,4	906,1	857	1089,3	1040	1273	1223
	3+3	363,4	290	260	186	443,2	369	626,4	552,6	740	666,2	812,6	735,8	992,8	919	1176	1102
	4+4	484,5	386	163,4	65,1	346,6	248	529,8	431,5	643,4	545,1	713	614,7	896,2	797,9	1079	981,1
	5+5	605,6	483	--	--	250,1	127	433,3	310,4	546,9	424	616,5	493,6	799,7	676,8	982,9	860
	7+5	726,6	579	--	--	153,5	6,2	336,7	189,4	450,3	303	519,9	372,6	703,1	555,8	886,3	739
MT65	2+2	317,1	235	489,6	405	731,2	649	972,8	890,9	1123	1041	1214	1133	1456,6	1374	1698	1616
	3+3	475,7	353	372	249	613,6	491	855,2	732,3	1005	882,1	1097	973,9	1338,4	1216	1580	1457
	4+4	634,2	471	254,3	90,6	495,9	332	737,5	573,8	887,3	723,6	979,1	815,4	1220,7	1057	1462	1299
	5+5	792,8	588	--	--	378,3	174	619,9	415,2	769,7	565	861,5	656,8	1103,1	898,4	1345	1140
	7+5	951,6	706	--	--	260,8	14,8	502,4	256,4	652,2	406,2	744	498	985,6	739,6	1227	981,2
MT70	2+2	479	346	1073	940	1546	1413	2019	1886	2312	2179	2492	2359	2965	2832	3438	3305
	3+3	719	519	900	700	1373	1173	1846	1646	2139	1939	2319	2119	2792	2592	3265	3065
	4+4	958	692	727	461	1200	934	1673	1407	1966	1700	2146	1880	2619	2353	3092	2826
	5+5	1198	866	--	--	1026	694	1499	1167	1792	1460	1972	1640	2445	2113	2918	2586
	6+6	1438	1039	--	--	853	454	1326	927	1619	1220	1799	1400	2272	1873	2745	2346
	7+7	1677	1212	--	--	--	--	1153	688	1446	981	1626	1161	2099	1634	2572	2107
	8+8	1917	1385	--	--	--	--	--	--	1273	741	1453	921	1926	1394	2399	1867
MT75	2+2	642	403	1500	1261	2134	1895	2768	2529	3161	2922	3402	3163	4036	3797	4671	4432
	3+3	936	604	1299	940	1933	1574	2567	2208	2960	2601	3201	2842	3835	3476	4470	4111
	4+4	1284	805	1098	619	1732	1253	2366	1887	2759	2280	3000	2521	3634	3155	4269	3790
	5+5	1604	1007	--	--	1530	933	2164	1567	2557	1960	2798	2201	3432	2835	4067	3470
	6+6	1925	1208	--	--	1329	612	1963	1246	2356	1639	2597	1880	3231	2514	3866	3149
	7+7	2246	1410	--	--	--	--	1761	925	2154	1318	2395	1559	3029	2193	3664	2828
	8+8	2567	1611	--	--	--	--	1560	604	1953	997	2194	1238	2828	1872	3463	2507

Пример патентованного ограничителя хода

К особенностям приводов Max-Air относится двунаправленный ограничитель хода (международный патент). За счет боковых ограничителей осуществляется регулировка положения открыто / закрыто с погрешностью ± 10°, что обеспечивает диапазон регулировки между 70° и 110° хода привода.

Ограничители хода служат для снижения максимального крутящего момента привода и максимальной ударной нагрузки в соответствии с рекомендуемым скоростным ходом.

Регулировка вращения против часовой и по часовой стрелке осуществляется поворотом, соответственно, левого (MAX) и правого (0°) регулировочных винтов с целью увеличения или снижения вращения на выходе.
