Поворотные цилиндры Серия PCT
Диаметр, мм: 10, 15, 20, 30, 40
Действие: Двухстороннее
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: Для диаметров 10, 15 мм: 1.5 – 7 Бар; 20, 30, 40 мм: 1 – 10 Бар
Диапазон рабочих температур: -10... +60 °C (при сухом воздухе без влаги)
Полное описание
В наличии
Нужна консультация?

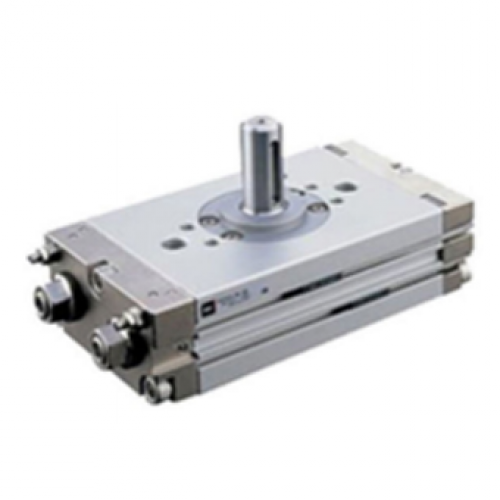

Компактные поворотные пневмоцилиндры серии PCT поставляются с углом поворота 90° или 180°. С односторонним и двухсторонним выходным валом с пазом под шпонку. В данной серии цилиндров возможна регулировка угла поворота на ±5°. Для определения положения поршня используется геркон, установленный на корпус цилиндра
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 10, 15, 20, 30, 40
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)пневмоцилиндры поворотны
4. Диапазон рабочего давления: Для диаметров 10, 15 мм: 1.5 – 7 Бар; 20, 30, 40 мм: 1 – 10 Бар
5. Диапазон рабочих температур: -10... +60 °C (при сухом воздухе без влаги)
6. Регулирование угла поворота: ±5°
7. Демпфирование: Демпферные шайбы
6. Крутящий момент: Для диаметров: 10 мм – 0.3; 15 мм – 0.75; 20 мм – 1.8; 30 мм – 3.1 40 мм – 5.3;
7. Соединение: Для диаметров: 10, 15 мм – М5х0.8; 20, 30, 40 мм – G1/8"
КОНФИГУРАЦИЯ СЕРИИ PCT
| PCT | — | A | — | 63 | — | 90 | ||
| PCT | Серия | |||||||
| — | ||||||||
| A | A – с односторонним штоком; W – с проходным штоком |
|||||||
| — | ||||||||
| 63 | Диаметр цилиндра, мм 10; 15; 20; 30; 40. |
|||||||
| — | ||||||||
| 90 | Угол поворота 90°; 180° |
|||||||
Допустимая кинетическая энергия и диапазон регулирования времени вращения
| Диаметр | Допустимая кинетическая энергия | Диапазон регулирования времени вращения Время поворота с/90° |
|||
| Допустимая кинетическая энергия (мДж) | Угол начала амортизации | ||||
| без амортизатора | С резиновым демпфером | С шок абсорбером | |||
|
10 |
- |
0.25 |
- |
- |
0.2-0.7 |
|
15 |
- |
0.39 |
- |
- |
0.2-0.7 |
|
20 |
25 |
- |
120 |
40° |
0.2-1 |
|
30 |
48 |
- |
250 |
40° |
0.2-1 |
|
40 |
81 |
- |
400 |
40° |
0.2-1 |

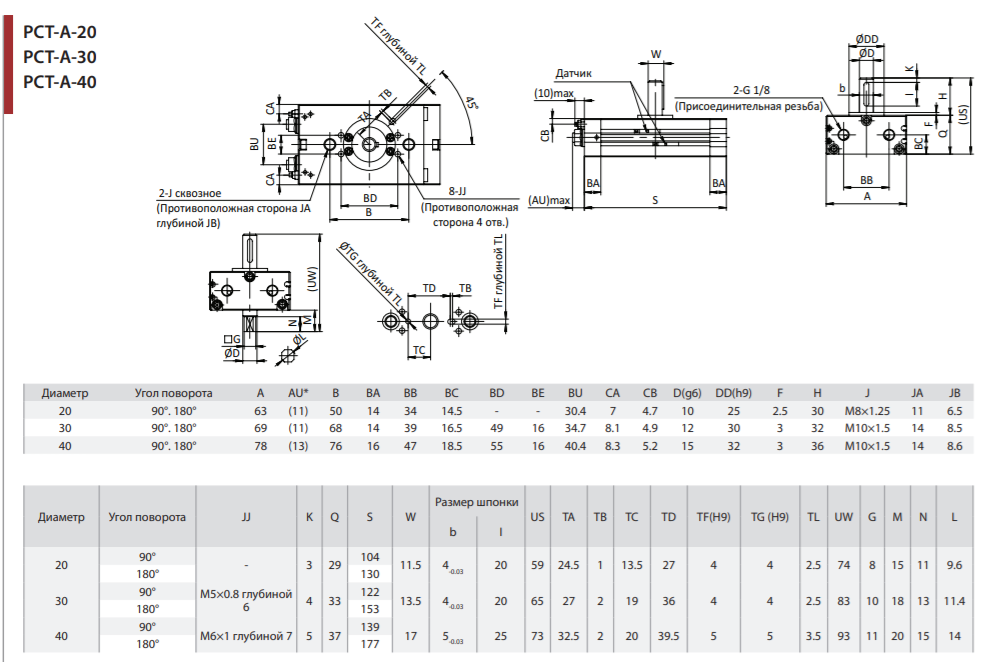

Габаритные и присоединительные размеры
