Поворотные цилиндры Серия PCD

Диаметр, мм: 30, 50, 63, 80, 100

Действие: Двухстороннее

Рабочая среда: Воздух (после фильтра 40 мкм)

Диапазон рабочего давления: 1 - 8 Бар

Диапазон рабочих температур: -10... +60 °C (при сухом воздухе без влаги)

Полное описание

В наличии

Код: Серия PCD

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Обмен или возврат в течении 14 дн.

Описание

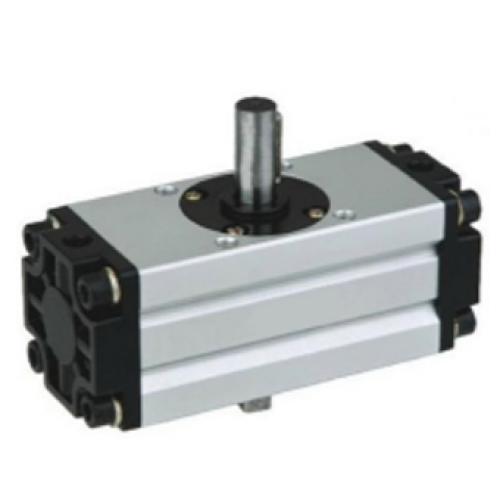

Поворотные пневмоцилиндры серии PCD поставляются с углом поворота 90° или 180°. С односторонним и двухсторонним выходным валом с пазом под шпонку. Также возможно изготовление цилиндров данной серии с регулировкой угла поворота. Для определения положения поршня, используется геркон, установленный на корпус цилиндра.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 30, 50, 63, 80, 100
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1 - 8 Бар
5. Диапазон рабочих температур: -10... +60 °C (при сухом воздухе без влаги)
4. Минимальное рабочее давление: 1 Бар
5. Демпфирование: Демпферные шайбы
6. Крутящий момент: Для диаметров: 30 мм – 1.9; 50 мм – 9.3; 63 мм – 17; 80 мм – 32; 100 мм – 74;
7. Люфт: Для диаметров: 50, 63, 80, 100 мм ±1°

КОНФИГУРАЦИЯ СЕРИИ PCD

PCD	—	A	—	63	—	90

PCD	Серия
—
A	A – с односторонним штоком; W – с проходным штоком
—
63	Диаметр цилиндра, мм 30; 50; 63; 80; 100.
—
90	Угол поворота 90°; 180°

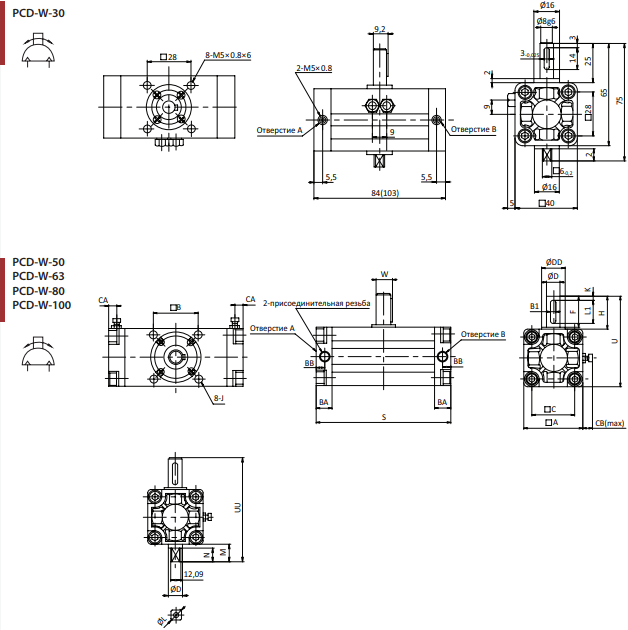

Габаритные и присоединительные размеры

Диаметр	Присоединительная резьба	A	B	C	D	DD	F	H	J	K	SS
50	G1/8	62	48	46	15	25	2.5	36	M8X1.25X8	5	144(177)
63	G1/8	76	60	57	17	30	2.5	41	M10X1.5X12	5	163(201.5)
80	G1/4	92	72	70	20	35	3	50	M12X1.75X13	5	186(230)
100	G3/8	112	85	85	25	40	4	60	M12X1.75X14	5	245(311)

Размеры указанные в скобках для цилиндров с углом поворота 180°

Диаметр	U	W	BA	BB	CA	CB	B1	L1	D	G	M	N	UU	L
50	98	17	17	8.5	8.5	13	5	25	15	11	20	15	118	14
63	117	19.5	19.5	10	10	14	6	30	17	13	22	17	139	16
80	142	22.5	23.5	12	12	18	6	40	20	15	25	20	167	19
100	172	28	25	12.5	12.5	18	8	45	25	19	30	25	202	24
