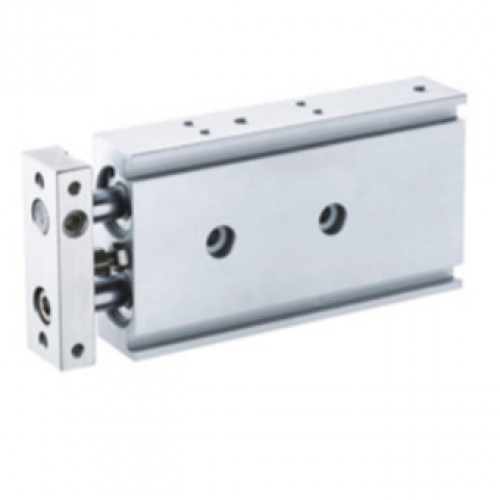

Цилиндры со встроенными направляющими Серия DRM

Диаметр, мм: 6, 10, 16, 20, 25, 32

Действие: Двухстороннее

Рабочая среда: Воздух (после фильтра 40 мкм)

Максимальное рабочее давлени: 7 Бар

Минимальное рабочее давления: 6 мм – 1,5 Бара; 10, 16 мм – 1 Бар; 20, 25, 32 мм – 0.05 Бар

Полное описание

В наличии

Код: Серия DRM

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Обмен или возврат в течении 14 дн.

Описание

Сдвоенные компактные цилиндры серии DRM. Цилиндры данной серии поставляются шести типоразмеров и имеют регулировочный болт для регулировки крайнего втянутого положения штоков. Цилиндры могут поставляться с линейными направляющими скольжения и качения. Для определения положения поршня используется геркон, установленный на корпус цилиндра.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 6, 10, 16, 20, 25, 32
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Максимальное рабочее давления: 7 Бар
5. Минимальное рабочее давления: 6 мм – 1,5 Бара; 10, 16 мм – 1 Бар; 20, 25, 32 мм – 0.05 Барр
6. Диапазон регулирувания положения штока: 0 – 6 мм
7. Соединение: Для диаметров, мм: 6, 10, 16, 20 – М5х0.8; 25, 32 – G1/8"р
8. Диапазон рабочих температур: -10... +50 °C (при сухом воздухе без влаги)
9. Повторяемость, мм: 6 мм – втулка ±0.1, подшипник ±0.1; 10 мм – втулка ±0.15, подшипник ±0.1; 16 мм – втулка ±0.13, подшипник ±0.07; 20 мм – втулка ±0.11, подшипник ±0.05; 25 мм – втулка ±0.1, подшипник ±0.05; 32 мм – втулка ±0.08, подшипник ±0.04

* При заказе выбирайте цилиндры стандартных ходов, приведенных в таблицах габаритных размеров

КОНФИГУРАЦИЯ СЕРИИ DRM

DRM	—	S	—	10	—	15

DRM	Серия
—
S	S – направляющая с втулкой скольжения; K – направляющая с подшипниками качения.
—
10	Диаметр цилиндра, мм 6; 10; 16; 20; 25; 32.
—
15	Ход цилиндра.

* При заказе выбирайте цилиндры стандартных ходов, приведенных в таблицах габаритных размеров.

Стандартные значения хода цилиндра

Ø

Ход цилиндра, мм

20

25

30

40

50

75

100

125

150

175

200

20

×

25

×

32

×

40

×

50

×

63

×

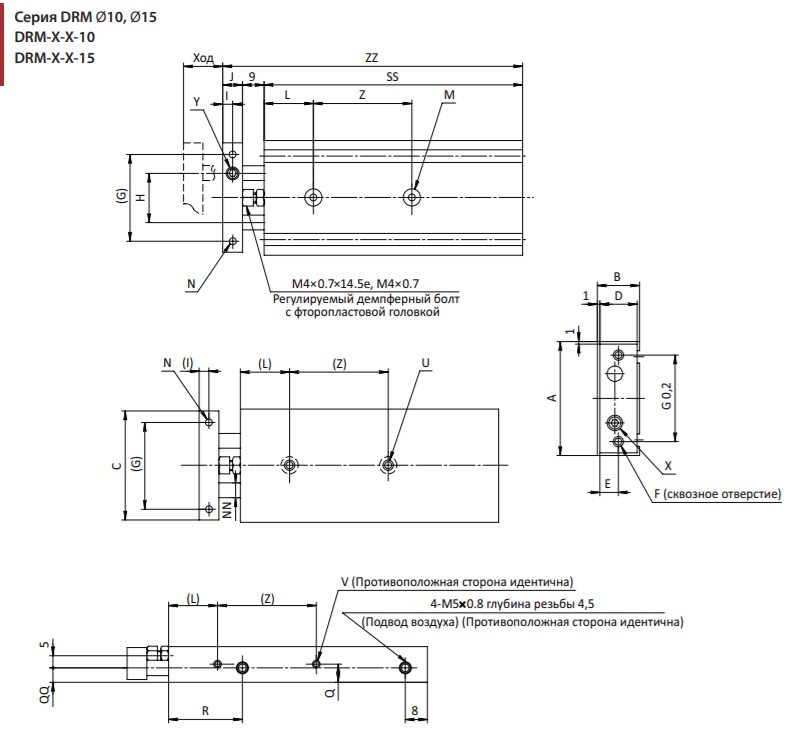

Габаритные и присоединительные размеры

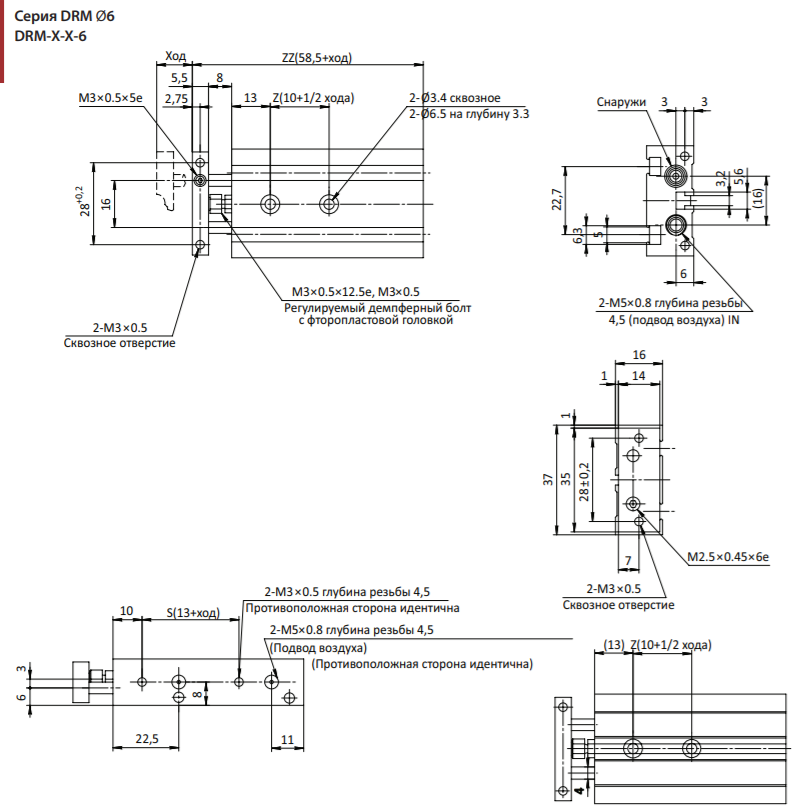

Ø	Ход	Z	S	SS	ZZ
6	10	15	23	55	68.5
6	20	20	33	65	78.5
6	30	25	43	75	88.5
6	40	30	53	85	98.5
6	50	35	63	95	108.5

Ø	A	B	C	D	E	F	G	H	I	J	L	M	N	NN	P	Q	QQ	R	U	V	X	Y
10	46	17	44	15	7.5	2-M4×0,7	35	20	4	8	20	2-Ø3,4 сквозное 2-Ø6,5 на глубину 3,3	2-M3×0,5 глубина резьбы 5	Ø6	33.6	8.5	7	30	2-M4×0,7 глубина резьбы 7	4-M3×0,5 глубина резьбы 4,5	M3×0,5×10e	M5×0,8×5e
15	58	20	56	18	9	2-M5×0,8	45	25	5	10	30	2-Ø3,4 сквозное 2-Ø8 на глубину 4,4	2-M4×0,7 глубина резьбы 6	Ø8	48	10	10	38.5	2-M5×0,8 глубина резьбы 8	4-M4×0,7 глубина резьбы 5	M5×0,8×10e	M6×1,0×5e

Ø	Ход
	SS															Z
	10	15	20	25	30	35	40	45	50	60	70	75	80	90	100	10,15,20,25	30,35,40,45,50	60,70,75	80	90,100
10	65	70	75	80	85	90	95	100	105	115	125	130	-	-	-	30	40	50	-	-
15	70	75	80	85	90	95	100	105	110	120	130	135	140	150	160	25	35	45	45	55

Ø	Ход
	ZZ
	10	15	20	25	30	35	40	45	50	60	70	75	80	90	100
10	82	87	92	97	102	107	112	117	122	132	142	147	-	-	-
15	89	94	99	104	109	114	119	124	129	139	149	154	159	169	179

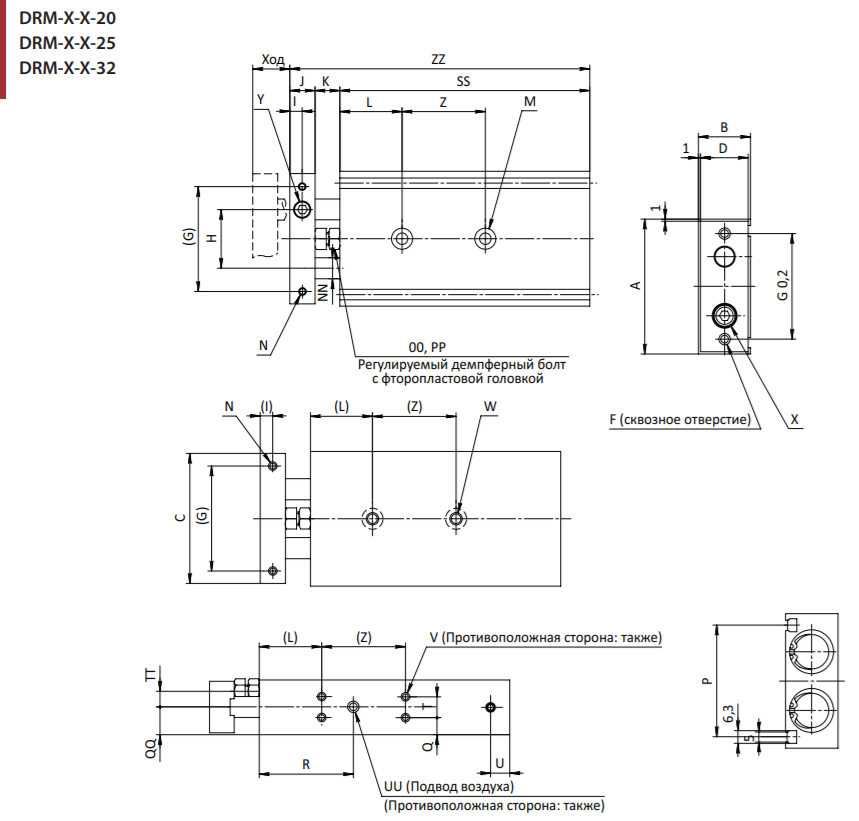

Диаметр	A	B	C	D	E	F	G	H	I	J	K	L	M	N	NN	OO	P
20	64	25	62	23	11.5	2-M5×0,8	50	28	6	12	12	30	2-Ø5,5 сквозное 2-Ø9,5 на глубину 5,3	2-M4×0,7 глубина резьбы 6	Ø10	M6×1,0×18,5e	53
25	80	30	78	28	14	2-M6×1,0	60	35	6	12	12	30	2-Ø6,9 сквозное 2-Ø11 на глубину 6,3	2-M5×0,8 глубина резьбы 7,5	Ø12	M6×1,0×18,5e	64
32	98	38	96	36	18	2-M6×1,0	75	44	8	16	14	30	2-Ø6,9 сквозное 2-Ø11 на глубину 6,3	2-M5×0,8 глубина резьбы 8	Ø16	M8×1,25×23e	76

Диаметр	Ход
	SS															Z
	10	16	20	25	30	35	40	45	50	60	70	75	80	90	100	10,15,20,25	30,35,40,45,50	60,70,75,80,90,100
20	80	85	90	95	100	105	110	115	120	130	140	145	150	160	170	30	40	60
25	82	87	92	97	102	107	112	117	122	132	142	147	152	162	172	30	40	60
32	92	97	102	107	112	117	122	127	132	142	152	157	162	172	172	40	50	70

Диаметр	Ход
	ZZ
	10	15	20	25	30	35	40	45	50	60	70	75	80	90	100
20	104	109	114	119	124	129	134	139	144	154	164	169	174	184	194
25	106	111	116	121	126	131	136	141	146	156	166	171	179	186	196
32	122	127	132	137	142	147	152	157	162	172	182	187	192	202	212
