Цилиндры со встроенными направляющими Серия CVN
Диаметр, мм: 20, 25, 32, 40, 50, 63
Действие: Двухстороннее
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: 1 – 9 Бар
Соединение: Для диаметров, мм: 20, 25, 32, 40 – G1/8"; 50, 63 – G1/4"

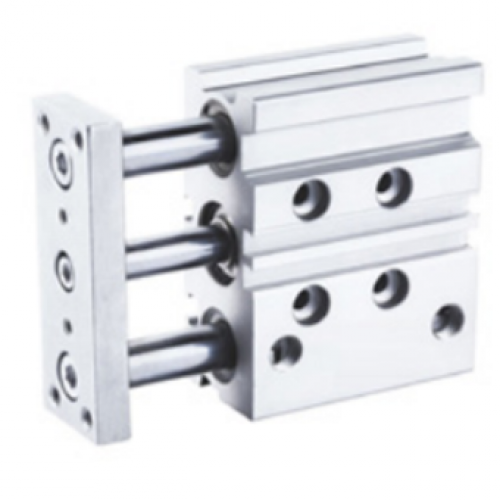

Полное описаниеПневматические цилиндры серии CVN со встроенными направляющими - это компактные цилиндры с диаметром поршня от 20 до 63 мм, предназначенные для установки в ограниченном пространстве. Встроенные направляющие позволяют цилиндру воспринимать значительные радиальные нагрузки. Цилиндры поставляются с направляющими скольжения или линейными подшипниками. Корпус цилиндра снабжен пазами для установки датчиков.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 20, 25, 32, 40, 50, 63
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Соединение: Для диаметров, мм: 20, 25, 32, 40 – G1/8"; 50, 63 – G1/4"
6. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
7. Демпфирование: Демпферная шайба
8. Тип магнитного датчика DP-T
9. Скорость перемещания; 50 – 200 мм/с
КОНФИГУРАЦИЯ СЕРИИ CVN
CVN | — | A | — | 50 | — | 100 | — | N | ||
CVN | Серия | |||||||||
— | ||||||||||
A | A – цилиндры со встроенными направляющими, подшипники скольжения; P – цилиндры со встроенными направляющими, подшипники качения. |
|||||||||
— | ||||||||||
50 | Диаметр цилиндра, мм 20; 25; 32; 40; 50; 63. |
|||||||||
— | ||||||||||
100 | Ход цилиндра. | |||||||||
— | ||||||||||
N | Наличие магнита на поршне: N – без магнита; AS – магнит на поршне. |
Стандартные значения хода цилиндра
Ø | Ход цилиндра, мм | |||||||||||
20 | 25 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | ||
20 | × | × | × | × | × | × | × | × | × | × | ||
25 | × | × | × | × | × | × | × | × | × | × | ||
32 | × | × | × | × | × | × | × | × | ||||
40 | × | × | × | × | × | × | × | × | ||||
50 | × | × | × | × | × | × | × | × | ||||
63 | × | × | × | × | × | × | × | × |

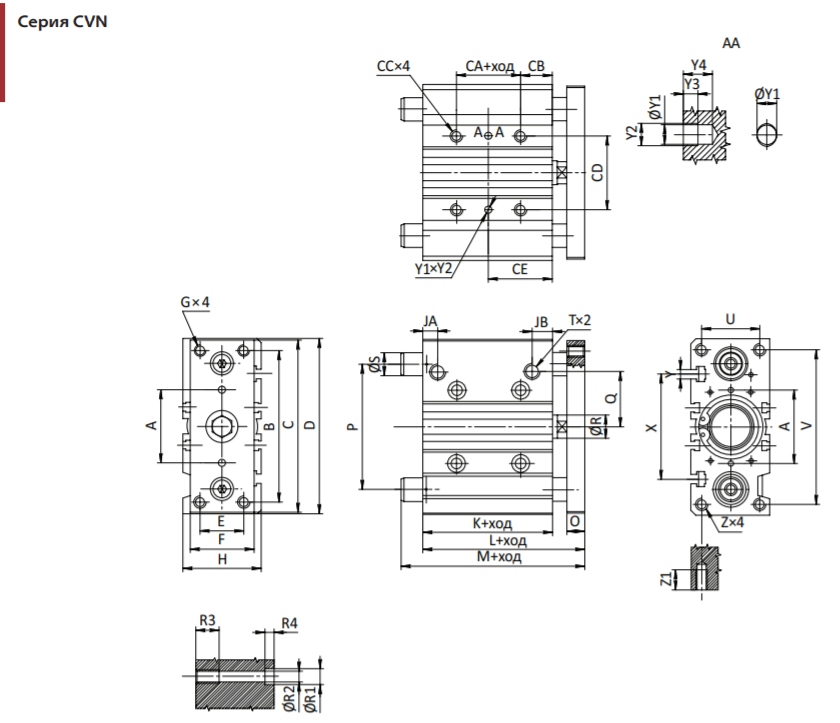

Габаритные и присоединительные размеры
Ø | A | B | C | CB | CC | CD | D | E | F | H | G | JA | JB | K | L | Q |
20 |
28 |
70 |
81 |
17 |
M6X1 |
28 |
83 |
18 |
30 |
36 |
M5X0.8 |
8.5 |
10.5 |
37 |
53 |
10 |
25 |
34 |
78 |
91 |
17 |
M6X1 |
34 |
93 |
26 |
38 |
42 |
M6X1 |
9 |
11.5 |
37.5 |
53.5 |
10 |
32 |
42 |
96 |
110 |
21 |
M8X1.25 |
42 |
112 |
30 |
44 |
48 |
M8X1.25 |
9 |
12.5 |
37.5 |
59.5 |
12 |
40 |
50 |
104 |
118 |
22 |
M8X1.25 |
50 |
120 |
30 |
44 |
54 |
M8X1.25 |
10 |
14 |
44 |
66 |
12 |
50 |
66 |
130 |
146 |
24 |
M10X1.5 |
66 |
148 |
40 |
60 |
64 |
M10X1.5 |
11 |
14 |
44 |
72 |
16 |
63 |
80 |
130 |
158 |
24 |
M10X1.5 |
80 |
162 |
50 |
70 |
78 |
M10X1.5 |
13.5 |
16.5 |
49 |
77 |
16 |
Ø | P | R | R1 | R2 | R3 | R4 | S | T | Q | U | V | X | Y | Y1 | Y2 | Y3 | Y4 | Z | Z1 |
20 |
54 |
10 |
9.5 |
5.5 |
12 |
5.5 |
12 |
G1/8 |
25 |
24 |
72 |
44 |
3 |
3 |
3.5 |
3 |
6 |
M5X0.8 |
13 |
25 |
64 |
12 |
9.5 |
5.5 |
12 |
5.5 |
16 |
G1/8 |
28.5 |
30 |
82 |
50 |
3 |
4 |
4.5 |
3 |
6 |
M6X1 |
15 |
32 |
78 |
16 |
11 |
6.6 |
16 |
7.5 |
20 |
G1/8 |
34 |
34 |
98 |
63 |
3 |
4 |
4.5 |
3 |
6 |
M8X1.25 |
20 |
40 |
86 |
16 |
11 |
6.6 |
16 |
7.5 |
20 |
G1/8 |
38 |
40 |
106 |
72 |
3 |
4 |
4.5 |
3 |
6 |
M8X1.25 |
20 |
50 |
110 |
20 |
14 |
8.6 |
20 |
9 |
25 |
G1/4 |
47 |
46 |
130 |
92 |
3 |
5 |
6 |
4 |
8 |
M10X1.5 |
22 |
63 |
124 |
20 |
14 |
8.6 |
20 |
9 |
25 |
G1/4 |
55 |
58 |
142 |
110 |
3 |
5 |
6 |
4 |
8 |
M10X1.5 |
22 |
Ø | CA | CE | M | ||||||||
20-40 | 50-100 | 125-200 | 20-40 | 50-100 | 125-200 | 20-30 | 40-100 | 125-200 | 20-50 | 75-200 | |
20 |
24 |
44 |
120 |
29 |
39 |
77 |
63 |
80 |
108 |
- |
- |
25 |
24 |
44 |
120 |
29 |
39 |
77 |
69.5 |
85.5 |
108.5 |
- |
- |
32 |
24 |
48 |
124 |
33 |
45 |
83 |
- |
- |
- |
97 |
102 |
40 |
24 |
48 |
124 |
34 |
46 |
84 |
- |
- |
- |
97 |
102 |
50 |
24 |
48 |
124 |
36 |
48 |
86 |
- |
- |
- |
106.5 |
118 |
63 |
28 |
52 |
128 |
38 |
50 |
88 |
- |
- |
- |
106.5 |
118 |
