Цилиндры по стандарту ISO21287 Серии KSM
Действие: Двухстороннее, одностороннее
Диаметр, мм: 20, 25, 32, 40, 50, 60, 80,100
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: 1 – 9 Бар
Максимальное входное давление: 13.5 Бар
Полное описание
В наличии
Нужна консультация?

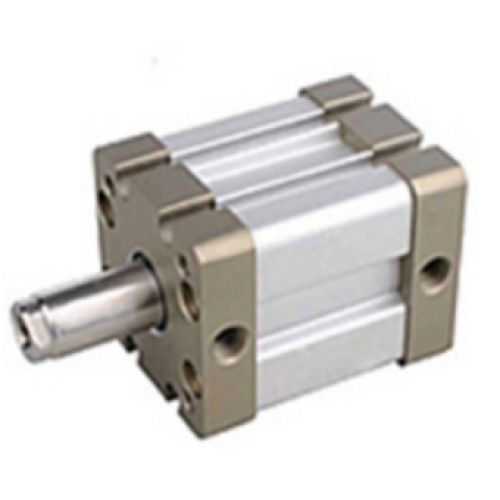

Пневматические цилиндры серии KSM соответствуют стандарту ISO21287. Это компактные цилиндры двустороннего действия без встроенного демпфера с диаметром поршня от 20 до 100 мм, поставляющиеся в нескольких исполнениях: с односторонним штоком, проходным штоком (с внутренней или наружной резьбой на штоке) и противоповоротной платформой. Гильза цилиндра имеет D-образную канавку для установки датчика положения.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 20, 25, 32, 40, 50, 60, 80,100
2. Действие: Двухстороннее, одностороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Максимальное входное давление: 13.5 Бар
6. Соединение: Для диаметров: 20 мм – М5х0.8; 25, 32, 40, 50, 60, 80,100 – G1/8"
7. Диапазон рабочих температур: -10... +60 °C (при сухом воздухе без влаги)
8. Диапазон рабочей скорости: 50 – 800 мм/с
9. Демпфирование: Резиновая шайба
10. Тип датчика: DP-TO
Конфигурация серии KSM
| KSM | — | P | — | 32 | — | 100 | — | AN | — | A |
| KSM | Серия | |||||||||
| — | ||||||||||
| P | A – Цилиндр двустороннего действия с односторонним штоком; P – Цилиндр двустороннего действия с противоповоротной платформой и односторонним штоком; W – Цилиндр двустороннего действия с проходным штоком; 1 – Цилиндр одностороннего действия, пружина в штоковой полости, ход до 50 мм; 2 – Цилиндр одностороннего действия, пружина в бесштоковой полости, ход до 50 мм; Q – Цилиндр одностороннего действия, с проходным штоком. |
|||||||||
| — | ||||||||||
| 32 | Диаметр цилиндра, мм: 20; 25; 32; 40; 50; 60; 80; 100. |
|||||||||
| — | ||||||||||
| 100 | Ход цилиндра, мм. | |||||||||
| — | ||||||||||
| AN | Наличие магнита на поршне: AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали. |
|||||||||
| — | ||||||||||
| A | Резьба на штоке: A – наружная резьба B – внутренняя резьба; |
|||||||||
Габаритные и присоединительные размеры
|
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
|
20 |
10 |
4 |
8 |
16 |
6 |
43 |
M6 |
M8×1.25 |
10 |
MS |
11 |
4.3 |
22 |
37 |
7 |
MS |
10 |
|
25 |
10 |
4 |
8 |
16 |
6 |
45 |
M6 |
M8×1.25 |
10 |
MS |
12.5 |
4.3 |
26 |
41 |
7 |
MS |
10 |
|
32 |
12 |
4.5 |
10 |
19 |
7 |
51 |
M8 |
M10×1.25 |
12 |
G1/8 |
14 |
5.3 |
32.5 |
48 |
7.5 |
M6 |
14 |
|
40 |
12 |
5 |
13 |
19 |
7 |
52 |
M8 |
M10×1.25 |
16 |
G1/8 |
14 |
5.3 |
38 |
54.5 |
7.5 |
M6 |
14 |
|
50 |
16 |
6.5 |
17 |
22 |
8 |
53 |
M10 |
M12×1.25 |
20 |
G1/8 |
14 |
6.8 |
46.5 |
66 |
7.5 |
M8 |
18 |
|
63 |
16 |
7 |
17 |
22 |
8 |
57 |
M10 |
M12×1.25 |
20 |
G1/8 |
14 |
6.8 |
56.5 |
76 |
7.5 |
M8 |
18 |
|
80 |
20 |
8 |
22 |
28 |
10 |
64 |
M12 |
M16×1.25 |
25 |
G1/8 |
15 |
8.6 |
72 |
96 |
10.5 |
M10 |
23 |
|
100 |
20 |
8 |
22 |
28 |
10 |
77 |
M12 |
M16×1.25 |
25 |
G1/8 |
21 |
8.6 |
89 |
116 |
10.5 |
M10 |
26 |
