Цилиндры по стандарту ISO 6431 Серии KSD
Действие: Двухстороннее
Диаметр, мм: 32, 40, 50, 63, 80, 100, 125
Рабочая среда: Воздух
Диапазон рабочего давления: 1 – 9 Бар
Максимальное входное давление: 13/5 Бар
Полное описание
В наличии
Нужна консультация?

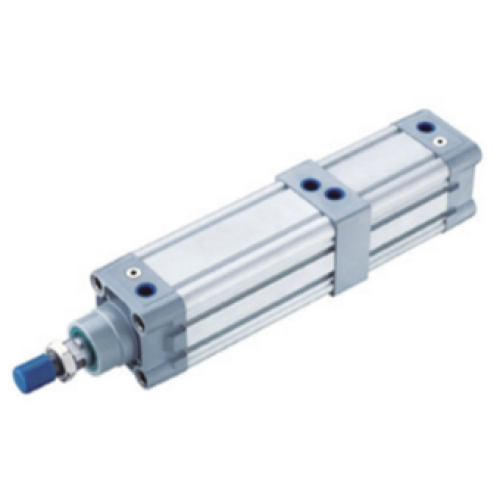

Цилиндры серии KSD - это тандемы, построенные на основе серии KS-07. По вашему запросу возможно изготовление цилиндра с 3-мя и 4-мя поршнями. Цилиндры данной серии поставляются с диаметром от 32 мм до 125 мм и ходом до 1500 мм. Присоединительные размеры передней и задней крышки соответствуют ISO6431.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 32, 40, 50, 63, 80, 100, 125
2. Действие: Двухстороннее
3. Рабочая среда: Воздух
4. Диапазон рабочего давления: 1-9 Бар
5. Максимальное входное давление: 13.5 Бар
6. Соединение: Для диаметров: 32 мм – G1/8"; 40, 50 мм – G1/4"; 63, 80 мм – G3/8"; 100, 125 мм – G1/2"
7. Максимальная длина хода: Для диаметров: 8, 10, 12 мм - 200 мм. и 6, 20, 25, 32, 40 мм – 500 мм
8. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
9. Регулируемый ход амортизации: Для диаметров: 32, 40, 50 мм – 20 мм и 63, 80, 100, 125 мм – 26 мм
10. Диапазон рабочей скорости: 50 – 800 мм/с
11. Амортизация: Воздушная амортизация
12. Крепление: Стандартное, FL, L, ZC, ZH, ZL
Конфигурация серии KSD
| KSD | — | 32 | — | 50 | — | AN | ||||
| KSD | Серия | |||||||||
| — | ||||||||||
| 32 | Диаметр поршня: 32; 40; 50; 63; 80; 100; 125. |
|||||||||
| — | ||||||||||
| 50 | Ход цилиндра, мм. | |||||||||
| — | ||||||||||
| AN | Наличие магнита на поршне для диаметра 12, 16, 20, 25, 32, 40. AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали. |
|||||||||

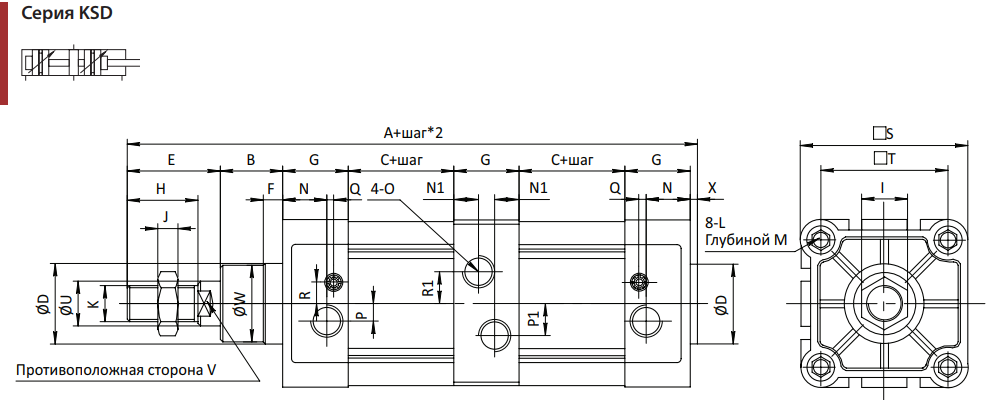

Габаритные и присоединительные размеры
|
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
N1 |
O |
P |
P1 |
Q |
R |
R1 |
S |
T |
U |
V |
W |
X |
|
32 |
214 |
16 |
43 |
30 |
33 |
10 |
25 |
22 |
17 |
6 |
M10x1.25 |
M6 |
9.5 |
15 |
7.5 |
G1/8” |
5 |
6 |
3 |
6.5 |
6 |
45 |
32.5 |
12 |
10 |
28 |
4 |
|
40 |
236.5 |
20 |
45 |
35 |
34 |
10 |
29.5 |
24 |
17 |
7 |
M12x1.25 |
M6 |
9.5 |
17.5 |
9.5 |
G1/4” |
7 |
7.5 |
3 |
7 |
7.5 |
52 |
38 |
16 |
13 |
33 |
4 |
|
50 |
252 |
27 |
41 |
40 |
42.5 |
10 |
32 |
32 |
23 |
8 |
M16x1.5 |
M6 |
9.5 |
20 |
16 |
G1/4” |
7 |
10.5 |
3 |
9 |
10.5 |
65 |
46.5 |
20 |
17 |
38 |
4 |
|
63 |
278 |
26 |
49 |
45 |
42 |
10 |
36 |
32 |
23 |
8 |
M16x1.5 |
M8 |
9.5 |
22 |
13 |
G3/8” |
8 |
13 |
5 |
9 |
13 |
76 |
56.5 |
20 |
17 |
38 |
4 |
|
80 |
308 |
35 |
52 |
45 |
53 |
10 |
37 |
40 |
26 |
10 |
M20x1.25 |
M10 |
11.5 |
23 |
14 |
G3/8” |
10 |
18 |
5 |
12 |
18 |
94 |
72 |
25 |
22 |
43.5 |
5 |
|
100 |
326 |
40 |
59 |
55 |
52 |
10 |
39 |
40 |
26 |
10 |
M20x1.25 |
M10 |
11.5 |
26 |
19.5 |
G1/2” |
10 |
20 |
5 |
14 |
20 |
112 |
89 |
25 |
22 |
47 |
6 |
|
125 |
399 |
46.5 |
72 |
60 |
71 |
10 |
43.5 |
54 |
40 |
10 |
M7x2 |
M12 |
15.5 |
29 |
21.75 |
G1/2” |
10 |
30 |
5 |
14 |
30 |
134 |
110 |
32 |
27 |
53 |
6.5 |
