Цилиндры по стандарту Серия KS-06, KS-07
Диаметр, мм: Для моделей: 32, 40, 50, 63, 80, 100, 125 мм
Действие: Двухстороннее
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: 1 – 9 Бар
Полное описание
В наличии
Нужна консультация?

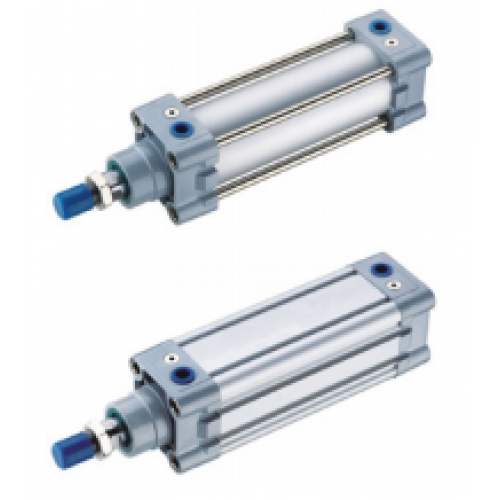

Цилиндры стандарта ISO6431 (VDMA 24562) поставляются в двух основных исполнениях.
KS06 – цилиндр изготовленный по стандарту ISO6431 с круглой гильзой, не закрывающей шпильки. В данном исполнении могут поставляться цилиндры с диаметром поршня от 32 до 125 мм.
KS07 – цилиндр изготовленный по стандарту ISO6431 с профильной гильзой, закрывающей шпильки и имеющей пазы для установки датчиков. В данном исполнении могут поставляться цилиндры с диаметром поршня от 32 до 125 мм. Выше перечисленные исполнения могут поставляться в трех основных модификациях: двустороннего действия с односторонним штоком, двустороннего
действия с проходным штоком и регулировкой хода.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 32, 40, 50, 63, 80, 100, 125 мм
2. Действие, мм: Двухстороннее
4. Рабочая среда: Воздух (после фильтра 40 мкм)
5. Диапазон рабочего давления: 1 – 9 Бар
6. Максимальное входное давление: 12 Бар
7. Соединение: Для диаметров: 32 мм – G1/8"; 40, 50 мм – G1/4"; 63, 80 мм – G3/8"; 100, 125 мм – G1/2".
8. Максимальная длина хода: Для диаметров: 32 мм – 1000 мм; 40, 50 мм – 1200 мм; 63, 80, 100, 125 мм – 1500 мм.
9. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
10. Демпфирование: Для диаметров: 32, 40 мм – 24 мм; 50, 63 мм – 22 мм; 80, 100 мм – 32 мм; 125 мм – 42 мм.
11. Тип магнитного датчика для исполнений KS-06: Для диаметров: 32, 40, 50, 63, 80, 100, 125 мм – DP-LT, DP-LV.
11. Тип магнитного датчика для исполнений KS-07: Для диаметров: 32, 40, 50, 63, 80, 100, 125 мм – DP-T.
12. Тип крепления датчика для исполнений KS-06: Для диаметров: 32, 40 мм – М-32/40; 50, 63 мм – М-50/63; 80, 100 мм – М-80/100;125 мм – M-125.
*По запросу цилиндры KS06 поставляются в исполнении тандем KS-06-2 и трайдем KS-06-3. Чертежи на данные исполнения предо- ставляются по запросу.
** Кодировка ремкомплекта для цилиндров KS-06, KS-07: KS-NBR-32(40...125).
Конфигурация серии KS-06, KS-07
| KS | — | 06 | — | N | — | 50 | — | 100 | — | AN |
| KS | Серия | |||||||||
| — | ||||||||||
| 06 | Диаметр поршня: 06 – цилиндр с круглой гильзой, не зкрывающей шпильки; 07 – цилиндр с профильной гильзой, закрывающей шпильки, и имеющий пазы для установки датчиков. |
|||||||||
| — | ||||||||||
| N | N – Цилиндр двустороннего действия с односторонним штоком; 1D – Цилиндр двустороннего действия с проходным штоком; J – Цилиндр двустороннего действия с регулировкой хода; |
|||||||||
| — | ||||||||||
| 50 | Диаметр поршня, мм:- 32; 40; 50; 63; 80; 100; 125. |
|||||||||
| — | ||||||||||
| 100 | Ход цилиндра | |||||||||
| — | ||||||||||
| AN | Наличие магнита на поршне для диаметра 12, 16, 20, 25, 32, 40. AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали. |
|||||||||

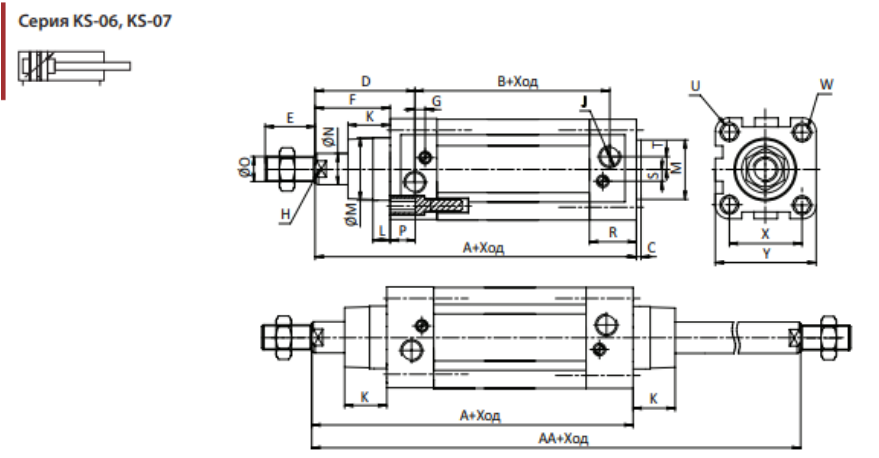

Габаритные и присоединительные размеры
|
Ø |
A |
AA |
B |
C |
D |
E |
F |
G |
J |
H |
K |
L |
M |
N |
O |
P |
R |
S |
T |
U |
W |
X |
Y |
|
32 |
120 |
146 |
64 |
4 |
41 |
22 |
26 |
3 |
G1/8 |
10 |
16 |
10 |
30 |
12 |
M10×1.25 |
12 |
25 |
6.5 |
5 |
M6 |
6 |
32.5 |
45 |
|
40 |
135 |
165 |
70 |
4 |
47.5 |
24 |
30 |
3 |
G1/4 |
13 |
20 |
10 |
35 |
16 |
M12×1.25 |
12 |
29.5 |
7 |
7 |
M6 |
6 |
38 |
52 |
|
50 |
143 |
180 |
64 |
4 |
58 |
32 |
37 |
3 |
G1/4 |
17 |
27 |
10 |
40 |
20 |
M16×1.5 |
12 |
32 |
9 |
7 |
M8 |
8 |
46.5 |
65 |
|
63 |
158 |
195 |
76 |
4 |
59 |
32 |
37 |
5 |
G3/8 |
17 |
26 |
10 |
45 |
20 |
M16×1.5 |
12 |
36 |
9 |
8 |
M8 |
8 |
56.5 |
76 |
|
80 |
174 |
220 |
79 |
5 |
71 |
40 |
46 |
5 |
G3/8 |
22 |
35 |
10 |
45 |
25 |
M20×1.5 |
15 |
37 |
12 |
10 |
M10 |
10 |
72 |
94 |
|
100 |
189 |
240 |
85 |
6 |
78 |
40 |
51 |
5 |
G1/2 |
22 |
40 |
10 |
55 |
25 |
M20×1.5 |
15 |
39 |
14 |
10 |
M10 |
10 |
89 |
112 |
|
125 |
225 |
290 |
110 |
4 |
90 |
54 |
65 |
5 |
G1/2 |
27 |
42 |
10 |
60 |
32 |
M27×2 |
20 |
50 |
15 |
10 |
M12 |
12 |
110 |
137 |
Подвески
|

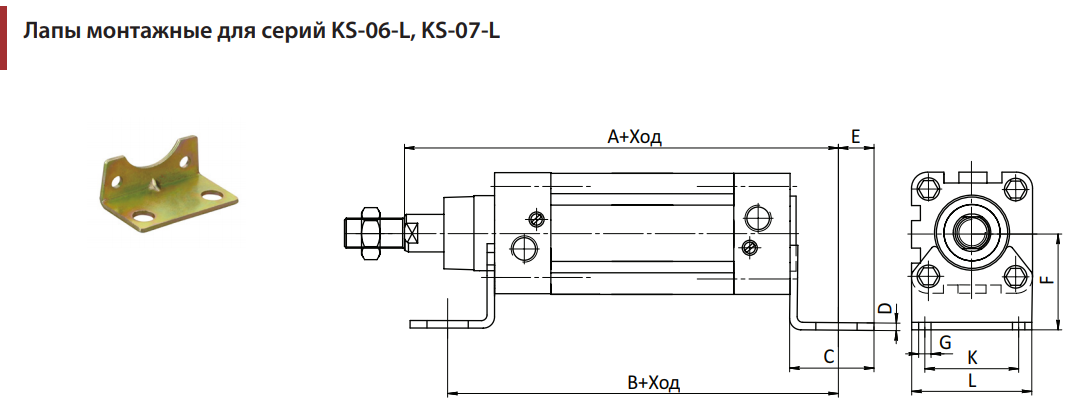

Модель |
Ø |
A |
B |
C |
D |
E |
F |
G |
K |
L |
|
|
KS-06 |
KS-07 |
||||||||||
|
KS-06-L-32 |
KS-07-L-32 |
32 |
144 |
142 |
30.5 |
5 |
6.5 |
32 |
7 |
32 |
45 |
|
KS-06-L-40 |
KS-07-L-40 |
40 |
163 |
161 |
37 |
5 |
9 |
36 |
10 |
36 |
54 |
|
KS-06-L-50 |
KS-07-L-50 |
50 |
175 |
170 |
41.5 |
6 |
10.5 |
45 |
10 |
45 |
64 |
|
KS-06-L-63 |
KS-07-L-63 |
63 |
190 |
185 |
44.5 |
6 |
12.5 |
50 |
10 |
50 |
75 |
|
KS-06-L-80 |
KS-07-L-80 |
80 |
216 |
210 |
56 |
6 |
15 |
63 |
12 |
63 |
93 |
|
KS-06-L-100 |
KS-07-L-100 |
100 |
230 |
220 |
58.5 |
6 |
17.5 |
71 |
14.5 |
75 |
110 |
|
KS-06-L-125 |
KS-07-L-125 |
125 |
270 |
250 |
70 |
7 |
25 |
90 |
16.5 |
90 |
132 |
|

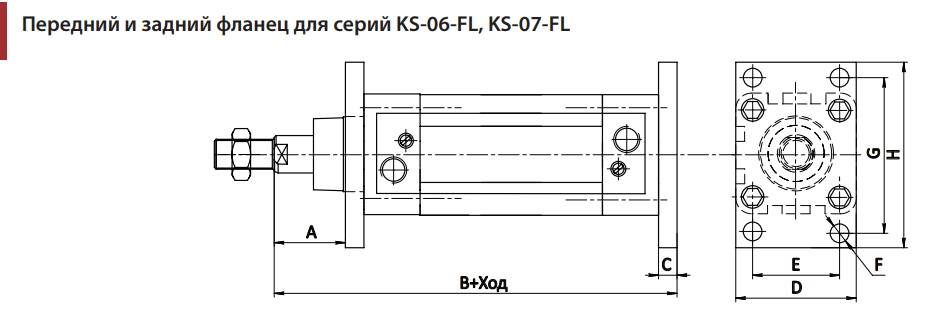

Модель |
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
|
|
KS-06 |
KS-07 |
|||||||||
|
KS-06-FL-32 |
KS-07-FL-32 |
32 |
16 |
130 |
10 |
50 |
32 |
7 |
64 |
80 |
|
KS-06-FL-40 |
KS-07-FL-40 |
40 |
20 |
145 |
10 |
55 |
36 |
9 |
72 |
90 |
|
KS-06-FL-50 |
KS-07-FL-50 |
50 |
25 |
155 |
12 |
65 |
45 |
9 |
90 |
110 |
|
KS-06-FL-63 |
KS-07-FL-63 |
63 |
25 |
170 |
12 |
75 |
50 |
9 |
100 |
125 |
|
KS-06-FL-80 |
KS-07-FL-80 |
80 |
30 |
190 |
16 |
100 |
63 |
12 |
126 |
154 |
|
KS-06-FL-100 |
KS-07-FL-100 |
100 |
35 |
205 |
16 |
120 |
75 |
14 |
150 |
186 |
|
KS-06-FL-125 |
KS-07-FL-125 |
125 |
45 |
245 |
20 |
135 |
90 |
16 |
180 |
224 |
|

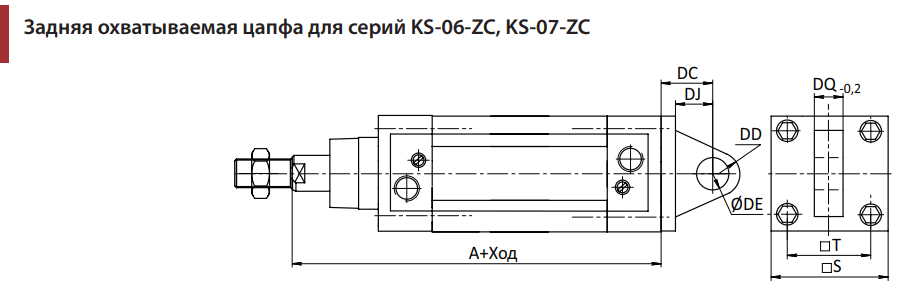

Модель |
Ø |
A |
S |
T |
DC |
DD |
DE |
DJ |
DQ |
|
|
KS-06 |
KS-07 |
|||||||||
|
KS-06-ZC-32 |
KS-07-ZC-32 |
32 |
16 |
47 |
32.5 |
22 |
9 |
10 |
13 |
25.8 |
|
KS-06-ZC-40 |
KS-07-ZC-40 |
40 |
20 |
53 |
38 |
25 |
12 |
12 |
16 |
27.8 |
|
KS-06-ZC-50 |
KS-07-ZC-50 |
50 |
25 |
65 |
46.5 |
27 |
12 |
12 |
17 |
31.7 |
|
KS-06-ZC-63 |
KS-07-ZC-63 |
63 |
25 |
75 |
56.5 |
32 |
15 |
16 |
22 |
39.7 |
|
KS-06-ZC-80 |
KS-07-ZC-80 |
80 |
30 |
95 |
72 |
36 |
15 |
16 |
22 |
49.7 |
|
KS-06-ZC-100 |
KS-07-ZC-100 |
100 |
35 |
115 |
89 |
41 |
20 |
20 |
27 |
33 |
|
KS-06-ZC-125 |
KS-07-ZC-125 |
125 |
45 |
140 |
110 |
50 |
25 |
25 |
33 |
69.7 |
|

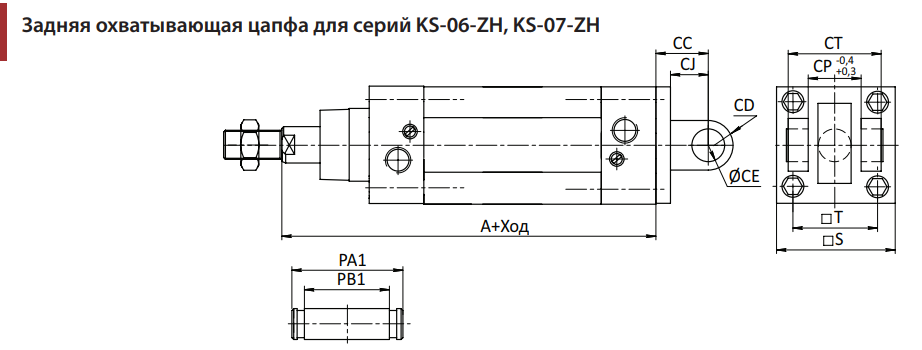

Модель |
Ø |
A |
CC |
CD |
CE |
CJ |
CP |
CT |
PA1 |
PB1 |
S |
T |
|
|
KS-06 |
KS-07 |
||||||||||||
|
KS-06-ZH-32 |
KS-07-ZH-32 |
32 |
16 |
22 |
9 |
10 |
13 |
26 |
45 |
51 |
45.5 |
47 |
32.5 |
|
KS-06-ZH-40 |
KS-07-ZH-40 |
40 |
20 |
25 |
12 |
12 |
16 |
28 |
52 |
59 |
52.5 |
53 |
38 |
|
KS-06-ZH-50 |
KS-07-ZH-50 |
50 |
25 |
27 |
12 |
12 |
17 |
32 |
60 |
67 |
60.5 |
65 |
46.5 |
|
KS-06-ZH-63 |
KS-07-ZH-63 |
63 |
25 |
32 |
15 |
16 |
22 |
40 |
70 |
77 |
70.5 |
75 |
56.5 |
|
KS-06-ZH-80 |
KS-07-ZH-80 |
80 |
30 |
36 |
15 |
16 |
22 |
50 |
90 |
97 |
90.5 |
95 |
72 |
|
KS-06-ZH-100 |
KS-07-ZH-100 |
100 |
35 |
41 |
20 |
20 |
27 |
60 |
110 |
119 |
110.5 |
115 |
89 |
|
KS-06-ZH-125 |
KS-07-ZH-125 |
125 |
45 |
50 |
25 |
25 |
31 |
70 |
130 |
139 |
130.5 |
140 |
110 |
|

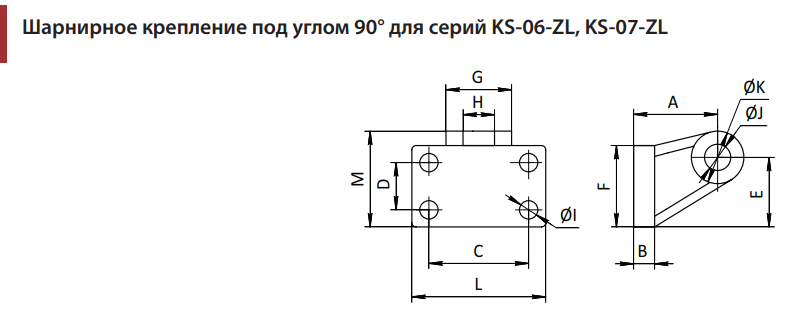

Модель |
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
|
KS-06 |
KS-07 |
||||||||||||||
|
KS-06-ZL-32 |
KS-07-ZL-32 |
32 |
32 |
8 |
38 |
18 |
21 |
31 |
26 |
10 |
6.6 |
10 |
20 |
51 |
31 |
|
KS-06-ZL-40 |
KS-07-ZL-40 |
40 |
36 |
10 |
41 |
22 |
24 |
35 |
28 |
15 |
6.6 |
12 |
22 |
54 |
35 |
|
KS-06-ZL-50 |
KS-07-ZL-50 |
50 |
45 |
12 |
50 |
30 |
33 |
45 |
32 |
16 |
9 |
12 |
26 |
65 |
46 |
|
KS-06-ZL-63 |
KS-07-ZL-63 |
63 |
50 |
14 |
52 |
35 |
37 |
50 |
40 |
16 |
9 |
16 |
30 |
67 |
52 |
|
KS-06-ZL-80 |
KS-07-ZL-80 |
80 |
63 |
14 |
66 |
40 |
47 |
60 |
50 |
20 |
11 |
16 |
30 |
86 |
62 |
|
KS-06-ZL-100 |
KS-07-ZL-100 |
100 |
71 |
17 |
76 |
50 |
55 |
70 |
60 |
20 |
11 |
20 |
38 |
96 |
74 |
|
KS-06-ZL-125 |
KS-07-ZL-125 |
125 |
90 |
20 |
94 |
60 |
70 |
90 |
70 |
30 |
14 |
25 |
45 |
124 |
92.5 |
|

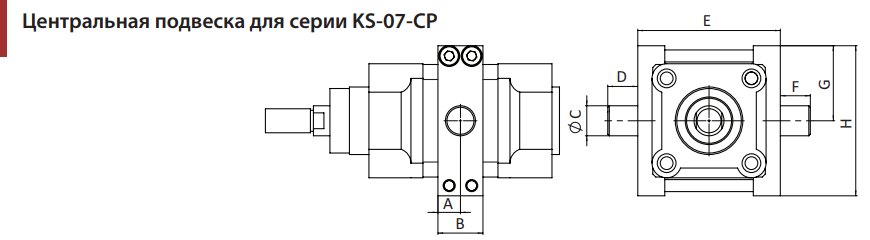

Модель |
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
|
KS-07-CP-32 |
32 |
9 |
18 |
12 |
12 |
64 |
12 |
32.5 |
65 |
|
KS-07-CP-40 |
40 |
12 |
24 |
16 |
16 |
74 |
16 |
37.5 |
76 |
|
KS-07-CP-50 |
50 |
12 |
24 |
16 |
16 |
84 |
16 |
42.5 |
85 |
|
KS-07-CP-63 |
63 |
15 |
30 |
20 |
20 |
95 |
20 |
50 |
100 |
|
KS-07-CP-80 |
80 |
16 |
32 |
20 |
20 |
114 |
20 |
65 |
130 |
|
KS-07-CP-100 |
100 |
20 |
40 |
25 |
25 |
130 |
25 |
73 |
146 |
|
KS-07-CP-125 |
125 |
По запросу |
|||||||
* Материал: оцинкованая сталь
В комплект входит: подвеска - 1 шт, фиксируюший винт - 4 шт
|

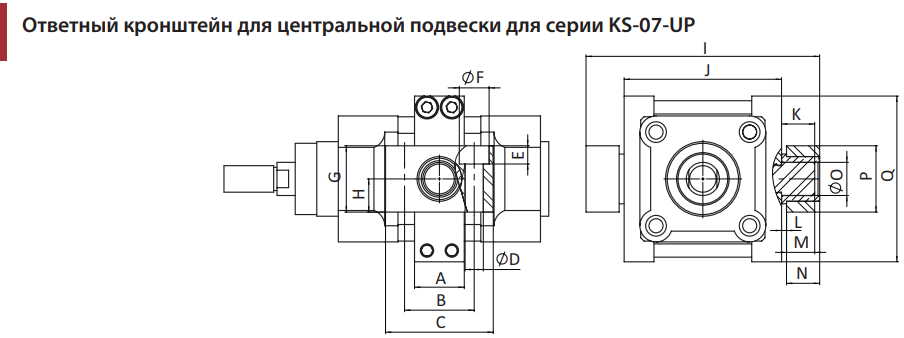

Модель |
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
G |
|
KS-07-UP-32 |
32 |
18 |
32 |
46 |
6.6 |
6.8 |
11 |
30 |
15 |
100 |
64 |
12 |
3 |
9 |
15 |
12 |
? |
65 |
|
KS-07-UP-40 |
40 |
24 |
36 |
55 |
9 |
9 |
15 |
36 |
18 |
116 |
74 |
16 |
3 |
13 |
18 |
16 |
36 |
76 |
|
KS-07-UP-50 |
50 |
24 |
36 |
55 |
9 |
9 |
15 |
36 |
18 |
126 |
84 |
16 |
3 |
13 |
18 |
16 |
36 |
85 |
|
KS-07-UP-63 |
63 |
30 |
42 |
65 |
11 |
11 |
18 |
40 |
20 |
141 |
95 |
20 |
3 |
17 |
20 |
20 |
40 |
100 |
|
KS-07-UP-80 |
80 |
32 |
42 |
65 |
9 |
10 |
14 |
40 |
20 |
160 |
114 |
20 |
3 |
17 |
20 |
20 |
40 |
130 |
|
KS-07-UP-100 |
100 |
40 |
50 |
75 |
14 |
13 |
20 |
50 |
25 |
187 |
130 |
25 |
3.5 |
21.5 |
25 |
25 |
50 |
146 |
|
KS-07-UP-125 |
125 |
По запросу |
||||||||||||||||
* Материал: оцинкованая сталь. В комплект входит: ответный кронштейн - 2 шт
|

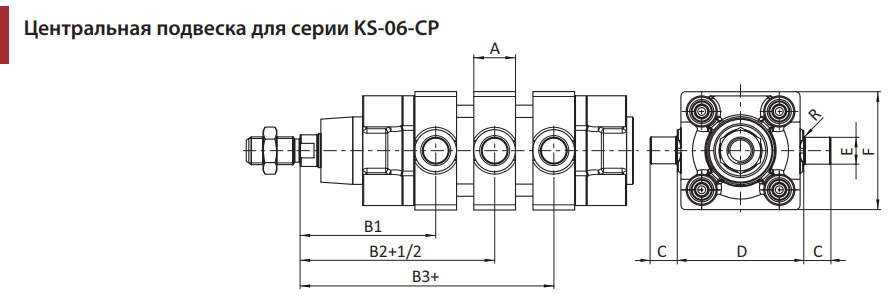

Модель |
Ø |
A |
B1 |
B2 |
B3 |
C |
D |
E |
F |
R |
|
KS-06-CP-32 |
32 |
20 |
62 |
73 |
84 |
12 |
50 |
12 |
50 |
0.5 |
|
KS-06-CP-40 |
40 |
20 |
69 |
82.5 |
96 |
16 |
63 |
16 |
60 |
1 |
|
KS-06-CP-50 |
50 |
25 |
79 |
90 |
101 |
16 |
75 |
16 |
70 |
1 |
|
KS-06-CP-63 |
63 |
25 |
86 |
97.5 |
109 |
20 |
90 |
20 |
85 |
1 |
|
KS-06-CP-80 |
80 |
30 |
97 |
110 |
123 |
20 |
110 |
20 |
105 |
1 |
|
KS-06-CP-100 |
100 |
30 |
104.5 |
120 |
135.5 |
25 |
132 |
25 |
125 |
1.5 |
|
KS-06-CP-125 |
125 |
30 |
123 |
145 |
167 |
25 |
160 |
25 |
155 |
1.5 |

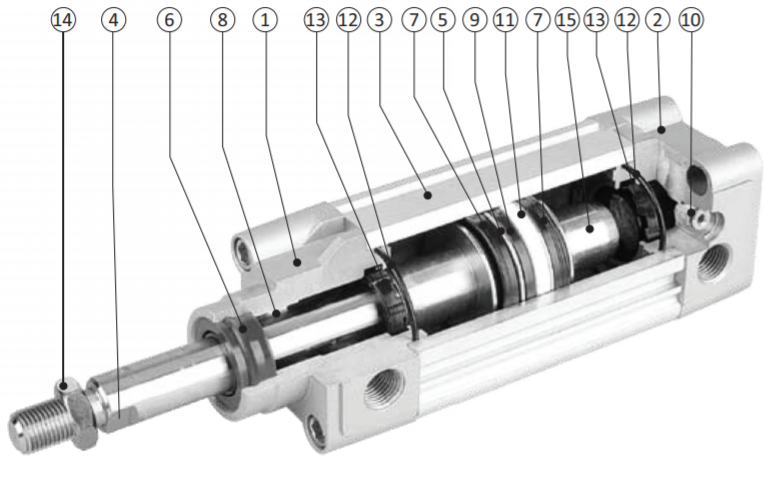

Внутренняя структура пневмоцилиндра серии KS
|
Номер |
Название |
Материал |
Количество |
Код заказа |
|
1 |
Передняя крышка |
Окрашенный алюминий |
1 |
KS-07-Ø-A |
|
2 |
Задняя крышка |
Окрашенный алюминий |
1 |
KS-07-Ø-B |
|
3 |
Гильза |
Анодированный алюминий |
1 |
KS-06(07)-Ø-C-ход |
|
4 |
Шток поршня |
Хромированная углеродистая сталь/ Хромированная нержавеющая сталь |
1 |
KS-07-Ø-D-ход |
|
5 |
Поршень |
Алюминий |
1 |
KS-07-Ø-E |
|
6 |
Уплотнение штока |
Полиуретан |
1 |
KS-07-Ø-F |
|
7 |
Уплотнение поршня |
NBR |
2 |
KS-07-Ø-G |
|
8 |
Втулка |
Графитонаполненная бронза |
1 |
KS-07-Ø-H |
|
9 |
Магнит |
PVC |
1 |
KS-07-Ø-I |
|
10 |
Винт регулировки демпфирования |
Никелированная бронза |
2 |
KS-07-Ø-J |
|
11 |
Антифрикционное кольцо |
PTFE |
1 |
KS-07-Ø-K |
|
12 |
Уплотнение крышки(кольцо) |
NBR |
2 |
KS-07-Ø-L |
|
13 |
Демпферная манжета |
NBR |
2 |
KS-07-Ø-M |
|
14 |
Гайка |
Сталь |
1 |
KS-07-Ø-N |
|
15 |
Гайка крепления штока |
Сталь |
1 |
KS-07-Ø-O |
* Пример заказа круглой гильзы 06-50 ход 100 - KS-06-50-C-100
* Ø - диаметр.
