Цилиндры не по стандарту Серия CSA
Диаметр, мм: 16, 20, 25, 32, 40
Действие: Одностороннее, двухстороннее
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: 1 – 9 Бар
Максимальное входное давление: 12 Бар
Полное описание
В наличии
Нужна консультация?

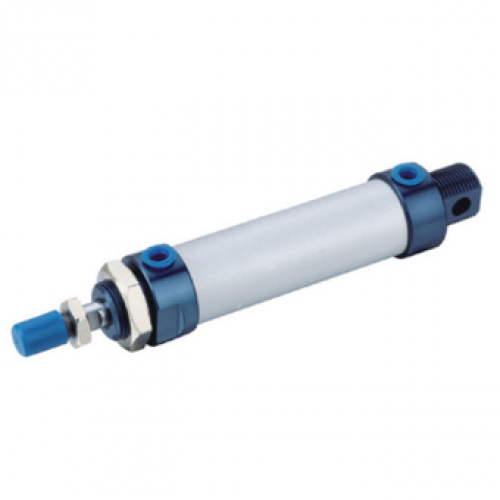

Пневмоцилиндры серии CSA с диаметром поршня от 16 до 40 мм. Цилиндры данной серии поставляются в четырех различных модификациях, без демпфирования, с магнитом и без.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 16, 20, 25, 32, 40
2. Действие: Одностороннее, двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1 – 9 Бар
5. Максимальное входное давление: 12 Бар
6. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
7. Демпфирование: Демпеферная шайба
8. Максимальная длина хода, мм: Для поршня: 16, 20 мм – 500; 25, 32 мм– 800; 40 мм – 1200
9. Тип магнитного датчика: DP-M
10. Тип крепления для датчика: CS-Q
11. Соединение: Для диаметров: 16 мм – М5; 20, 25, 32 мм – G1/8"; 40 мм – G1/4"
* По запросу на основе серии CSA изготавливаются цилиндры прижима оконного профиля и другие цилиндры требующие крепления за гильзу
** Кодировка ремонтного комплекта для цилиндра CSA с диаметром 16: CSA-NBR-16

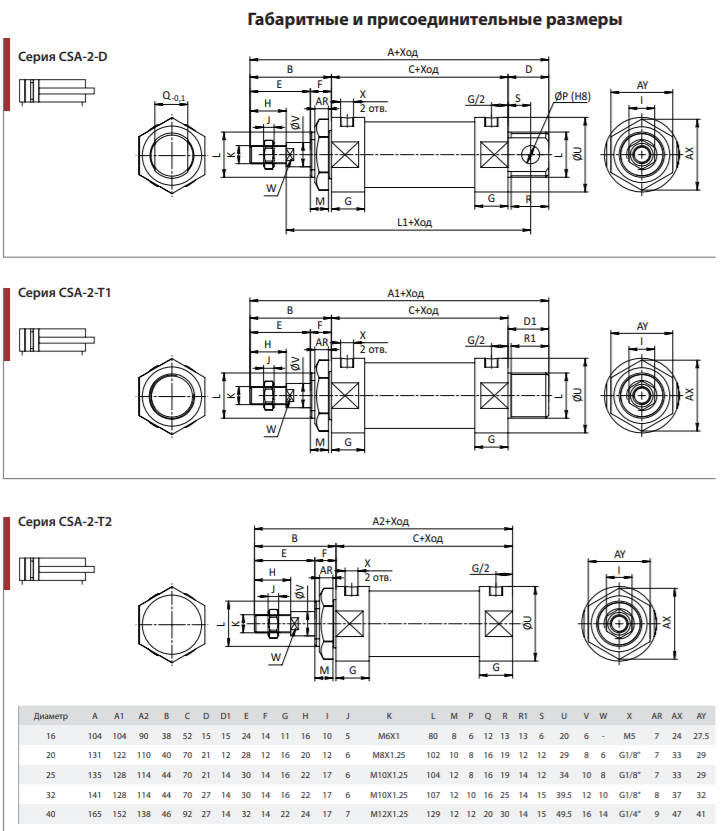

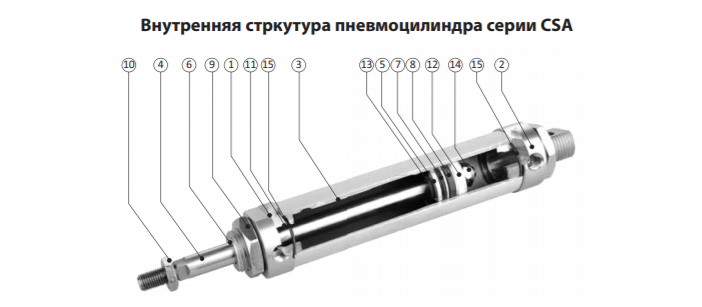

КОНФИГУРАЦИЯ СЕРИИ CSA
|
Номер |
Название |
Материал |
Количество |
Код заказа |
|
1 |
Передняя крышка |
Анодированный алюминий |
1 |
CSA-Диаметр-A |
|
2 |
Задняя крышка |
Анодированный алюминий |
1 |
CSA-Диаметр-B |
|
3 |
Гильза |
Анодированный алюминий |
1 |
CSA-Диаметр-C-ход |
|
4 |
Шток |
Хромированная углеродистая сталь/ хромированная нержавеющая сталь |
1 |
CSA-Диаметр-D-ход |
|
5 |
Поршень |
Алюминий |
1 |
CSA-Диаметр-E |
|
6 |
Уплотнение штока |
NBR |
1 |
CSA-Диаметр-F |
|
7 |
Уплотнение поршня |
NBR |
1 |
CSA-Диаметр-G |
|
8 |
Магнит |
PVC |
1 |
CSA-Диаметр-H |
|
9 |
Гайка |
Сталь |
1 |
CSA-Диаметр-I |
|
10 |
Гайка |
Сталь |
1 |
CSA-Диаметр-J |
|
11 |
Втулка |
Графитонаполненная бронза |
1 |
CSA-Диаметр-K |
|
12 |
Антифрикционное кольцо |
PTFE |
1 |
CSA-Диаметр-L |
|
13 |
Демпфер |
NBR |
2 |
CSA-Диаметр-M |
|
14 |
Гайка крепления поршня |
Углеродистая сталь |
1 |
CSA-Диаметр-N |
|
15 |
Уплотнение крышки(кольцо) |
NBR |
2 |
CSA-Диаметр-O |

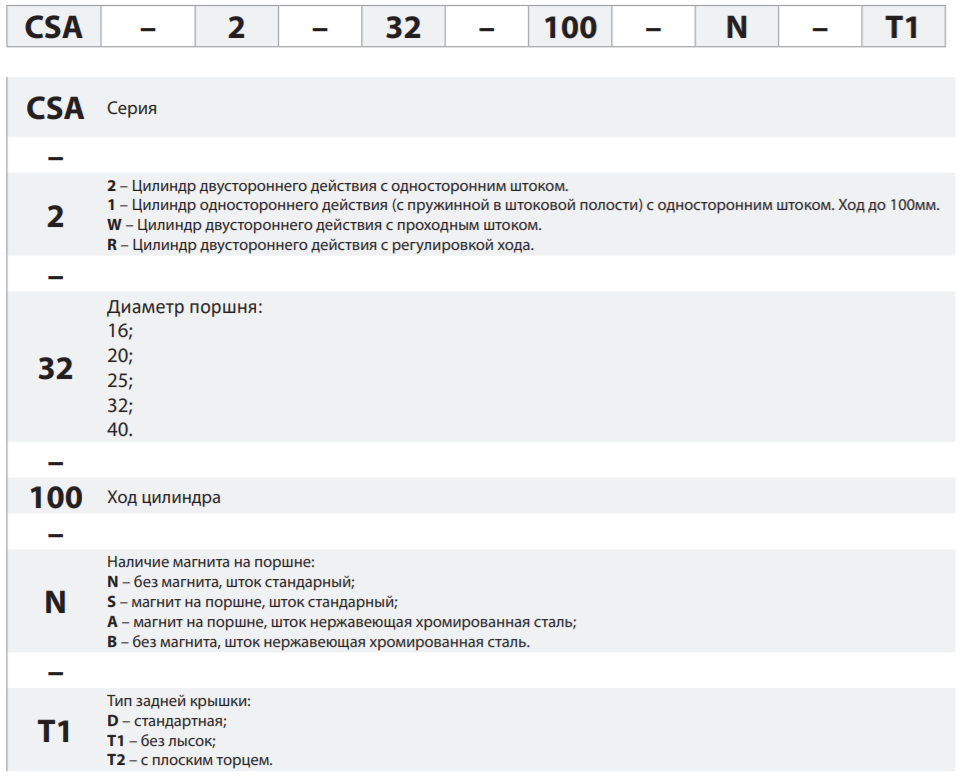

Пример заказа круглой гильзы CSA-25 ход 50 - CSA-25-C-50.
