Шаровый кран, 3-ходовой, L-/Т-порт, нерж. сталь AISI 316, Dn8-65, Pn63 BSP/NPT с электроприводом
Трёхходовой, шаровый кран
Корпус: нерж. cталь AISI 316
Размер: Dn8 – Dn65
Присоединение: резьба 1/4" – 2"
Площадка под привод: ISO5211
Максимальное давление: 63 бар.
Резьба: BSP,NPT
Порт: L – T
В наличииКод: AE-V31/V32
Цена:
у нас существует оптовая и розничная цена
Нужна консультация?
Оплата
Безналичный расчет
Обмен или возврат в
течении 14 дн.
ХАРАКТЕРИСТИКИ КРАНА:
1. Шаровой кран 3-ходовой неполнопроходной из нержавеющей стали
2. Шар “L” или “T”-образный
3. Изготовлен из AISI 316 (CF8M)
4. Поставляется: под газовую резьбу (DIN 2999), трубную (NPT) резьбу (ANSI B 2.1)
5. 4 седла шара PTFE + 15% стекловолокно
6. Уплотнительное кольцо: Витон
7. Монтажная площадка ISO 5211
8. Невыпадающий шток
9. Антистатическая защита
10. Блокирующая система
11. Макс. рабочее давление: 63 кг/см²
12. Рабочая температура: -25°C +180°C.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.
1. Шаровой кран 3-ходовой неполнопроходной из нержавеющей стали
2. Шар “L” или “T”-образный
3. Изготовлен из AISI 316 (CF8M)
4. Поставляется: под газовую резьбу (DIN 2999), трубную (NPT) резьбу (ANSI B 2.1)
5. 4 седла шара PTFE + 15% стекловолокно
6. Уплотнительное кольцо: Витон
7. Монтажная площадка ISO 5211
8. Невыпадающий шток
9. Антистатическая защита
10. Блокирующая система
11. Макс. рабочее давление: 63 кг/см²
12. Рабочая температура: -25°C +180°C.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.

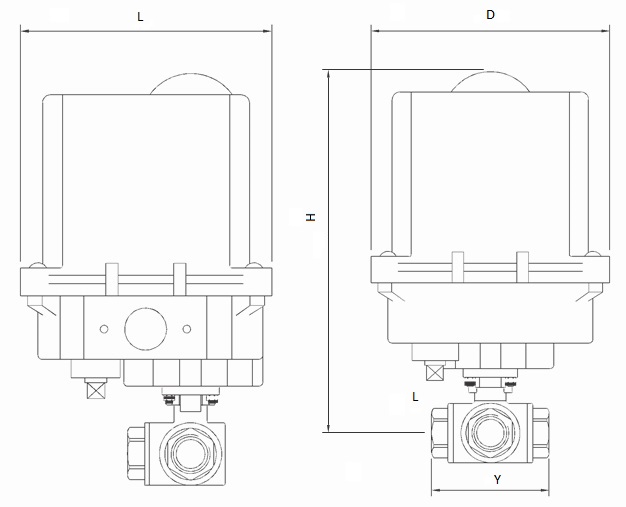

РАЗМЕРЫ ПОД ЭЛЕКТРОПРИВОД:
|
Модель |
Размер |
DN |
PN |
H |
D |
L |
Y |
ISO 5211 |
|
AE01**-V3*M14 |
1/4" |
8 |
63 |
183 |
127 |
120 |
79 |
F03/F04 |
|
AE01**-V3*I38 |
3/8" |
10 |
63 |
183 |
127 |
120 |
79 |
F03/F04 |
|
AE01**-V3*A12 |
1/2" |
15 |
63 |
183 |
127 |
120 |
79 |
F03/F04 |
|
AE01**-V3*B34 |
3/4" |
20 |
63 |
192 |
127 |
120 |
88 |
F03/F04 |
|
AE01**-V3*C10 |
1" |
25 |
63 |
197 |
127 |
120 |
107 |
F04/F05 |
|
AE01**-V3*D13 |
1 1/4" |
32 |
63 |
206 |
127 |
120 |
125 |
F04/F05 |
|
AE02**-V3*E15 |
1 1/2" |
40 |
63 |
224 |
127 |
120 |
135 |
F05/F07 |
|
AE03**-V3*F20 |
2" |
50 |
63 |
285 |
157 |
168 |
164 |
F05/F07 |
** Поставляется под различное напряжение
* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран
| Характеристики | |
| Вид | трехходовой |
| Тип управления | электропривод |
| Тип присоединения | муфтовый |
| Материал корпуса | нержавеющая сталь |
| Диаметр DN, мм | 8:10:15:20:25:32:40:50:65 |
| Давление PN, бар | 63 |
