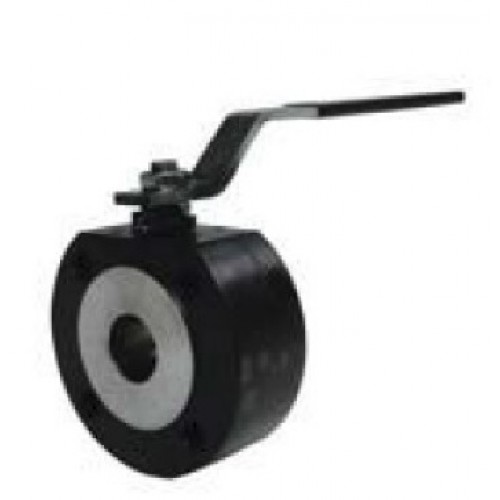

Шаровый кран, 2-ходовой,фланцевый, тип WAFER, углерод. сталь, Dn15-150, Pn16-40

Шаровый кран, 2-ходовой,фланцевый, тип WAFER, углерод. сталь, Dn15-150, Pn16-40

Двухходовой, шаровый кран

Корпус: углеродистая. сталь A105

Размер: Dn15 – Dn150

Присоединение: фланец 1/2" – 6"

Ручка (угол поворота 0-90°)

Площадка под привод

Максимальное давление: 16 - 40 бар.

Полное описание

В наличии

Код: PV02-V70

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Обмен или возврат в течении 14 дн.

Описание Характеристики

ХАРАКТЕРИСТИКИ:

1. Полнопроходной шаровой кран

2. Монтаж между фланцами DIN PN 16 - 40

3. Выполнен из стали ASTM A 105

4. Седло шара и уплотнение PTFE

5. Максимальное рабочее давление 16 - 40 кг/см2

6. Температура -20°C + 180°C.

РАЗМЕРЫ:

Модель	Размер	DN (мм)	PN	Монтажные отверстия	D(мм)	Н (мм)	L (мм)	M(мм)	Вес (кг)
PV02-V70PC10	1"	25	16 - 40	4хМ12	108	95	46	185	2,75
PV02-V70PD13	1 1/4"	32	16 - 40	4хМ16	128	110	55	280	4,6
PV02-V70PE15	1 1/2"	40	16 - 40	4хМ16	138	110	66	280	6,3
PV02-V70PF20	2"	50	16 - 40	4хМ16	148	120	72	280	7,85
PV02-V70PG25	2 1/2"	65	16 - 40	4хМ16	168	150	98	360	13,8
PV02-V70PH30	3"	80	16 - 40	4хМ16	188	160	120	360	20,65
PV02-V70PL40	4"	100	16 - 40	4хМ16	220	180	140	480	31,2

ВЕЛИЧИНЫ КВ:

1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
83	130	205	340	520	1100	1820

ИЗДЕЛИЯ:

№	Деталь	Материал	Обработка поверхности
1	Корпус	Acero ASTM A 105	Окрашен
2	Шток	Нерж. Сталь ASI 304	-
3	Пробка	Нерж. Сталь ASI 304	-
4	Шайба	PTEE	-
5	Шар	Нерж. Сталь ASI 304	-
6	Седло шара	PTEE	-
7	Уплотнение	PTEE	-
8	Уплотнение штока	Нерж. Сталь ASI 304	Оцинкован
9	Стоппор	Сталь	Оцинкован
10	Ручка	Сталь	Оцинкована
11	Гайка	Сталь	Оцинкована
12	Пружинная шайба	Сталь для пружин	Оцинкована

Характеристики
Вид	двухходовой
Тип управления	ручной
Тип присоединения	фланцевый
Материал корпуса	углеродистая сталь
Диаметр DN, мм	15:20:25:32:40:50:65:80:100:125:150
Давление PN, бар	16:25:40
