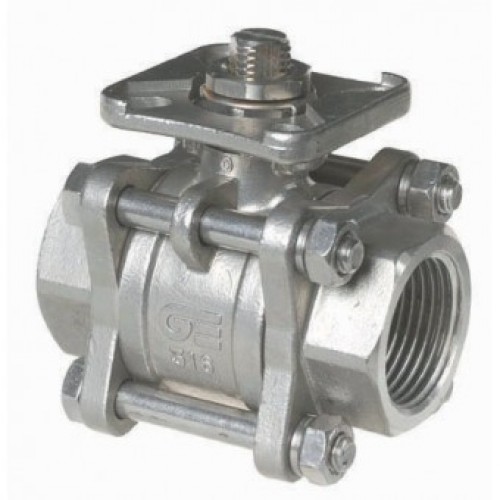

Шаровый кран, 2-ходовой, нерж. сталь AISI 316, Dn8-100, Pn63 BSP/NPT/под приварку встык/под приварку внахлест
Двухходовой, трехсоставной, шаровый кран
Корпус и шар: нерж. сталь AISI316
Корпус: с проушиной
Размер: Dn8 – Dn100
Присоединение: резьба, под приварку встык, под приварку внахлёст 1/4" – 4"
Уплотнение: PTFE
Площадка под привод: ISO5211
Максимальное давление: 63 бар.
Среда применения: вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды.
В наличииКод: AE-V13
Цена:
у нас существует оптовая и розничная цена
Нужна консультация?
Оплата
Безналичный расчет
Обмен или возврат в
течении 14 дн.
ХАРАКТЕРИСТИКИ КРАНА:
1. Кран шаровой полнопроходной из нержавеющей стали, из 3 частей
2. Трубная коническая резьба: (DIN 2999), трубная дйюмовая (NPT), коническая резьба (ANSI B 2.1), под сварку внахлёст (ANSI B 16.11), под сварку встык (ANSI B 16.25)
3. Изготовлен из AISI 316 (CF8M)
4. Седло шара: PTFE + 15% стекловолокно
5. Уплотнительное кольцо штока: VITON
6. Прокладка штока: PTFE + 15% графит
7. Блокирующая система
8. Привод непосредственного монтажа ISO 5211
9. Невыпадающий шток
10. Макс. рабочее давление: 63 кг/см2
11. Рабочая температура: -25°C +180°C.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.
1. Кран шаровой полнопроходной из нержавеющей стали, из 3 частей
2. Трубная коническая резьба: (DIN 2999), трубная дйюмовая (NPT), коническая резьба (ANSI B 2.1), под сварку внахлёст (ANSI B 16.11), под сварку встык (ANSI B 16.25)
3. Изготовлен из AISI 316 (CF8M)
4. Седло шара: PTFE + 15% стекловолокно
5. Уплотнительное кольцо штока: VITON
6. Прокладка штока: PTFE + 15% графит
7. Блокирующая система
8. Привод непосредственного монтажа ISO 5211
9. Невыпадающий шток
10. Макс. рабочее давление: 63 кг/см2
11. Рабочая температура: -25°C +180°C.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.
РАЗМЕРЫ ПОД ЭЛЕКТРОПРИВОД:
|
Модель |
Размер |
DN |
PN |
D |
E |
F |
|
AE01**-V13*M14 |
1/4" |
8 |
63 |
120 |
186 |
127 |
|
AE01**-V13*I38 |
3/8" |
10 |
63 |
120 |
186 |
127 |
|
AE01**-V13*A12 |
1/2" |
15 |
63 |
120 |
189 |
127 |
|
AE01**-V13*B34 |
3/4" |
20 |
63 |
120 |
192 |
127 |
|
AE01**-V13*C10 |
1" |
25 |
63 |
120 |
195 |
127 |
|
AE01**-V13*D13 |
1 1/4" |
32 |
63 |
120 |
204 |
127 |
|
AE01**-V12*E15 |
1 1/2" |
40 |
63 |
120 |
210 |
127 |
|
AE02**-V13*F20 |
2" |
50 |
63 |
120 |
218 |
127 |
|
AE03**-V13*G25 |
2 1/2" |
65 |
63 |
168 |
302 |
157 |
|
AE03**-V13*H30 |
3" |
80 |
63 |
168 |
312 |
157 |
|
AE03**-V13*L40 |
4" |
100 |
63 |
168 |
328 |
157 |
* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест
** Поставляется под различное напряжение
| Характеристики | |
| Вид | двухходовой |
| Тип управления | электропривод |
| Тип присоединения | под приварку |
| Материал корпуса | нержавеющая сталь |
| Диаметр DN, мм | 8:10:15:20:25:32:40:50:65:80:100 |
| Давление PN, бар | 63 |
