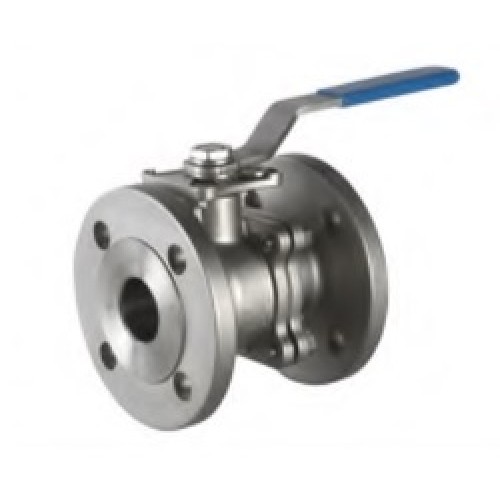

Шаровый кран, 2-ходовой, фланцевый, нерж. сталь, Dn15-200, Pn16-40

Двухходовой, шаровый кран

Корпус – нерж. Сталь AISI 316

Размер: Dn15 – Dn200

Присоединение фланец: 1/2" – 8"

Ручка: (угол поворота 0-90°)

Площадка под привод: ISO5211

Максимальное давление: 16 - 40 бар.

Полное описание

В наличии

Код: PV02-V27

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Обмен или возврат в течении 14 дн.

Описание Характеристики

ХАРАКТЕРИСТИКИ:

1. Кран шаровой полнопроходной из 2 частей

2. Кран шаровой с фланцем ISO 5211 непосредственного монтажа

3. Изготовлен из нерж. стали CF8M/316

4. Присоединительные фланцы: DIN 2501 а. PN40 для DN15-DN50 б. PN16 для DN65-DN200

5. Строительная длина ASME В 16.10

6. Конструктивное исполнение: ASME В 16.34

7. Шар и шток изготовлены из нерж.стали AISI 316

8. Седло штока PTFE + GRAPHITE+G.F.

9. Сальник корпуса VITON

10. Невыпадающий шток

11. Блокирующая система

12.Антистатическая защита

13.Испытания и контроль: стандарт API 598, API 6D

14. Макс. рабочее давление: 40/16 кг/см2

15. Рабочая температура: -30°С +180°С

ТАРЕЛЬЧАТЫЕ ПРУЖИНЫ:

Сглаживают возникающие «временные нагрузки» на уплотнение штока, обеспечивают герметичность даже при изменении параметров обслуживания.

ПРУЖИННАЯ ШАЙБА:

Не допускает развинчивания гайки штока при высокоцикловой эксплуатации.

АНТИСТАТИЧЕСКАЯ ЗАЩИТА:

Обеспечивает электрическую связь между шаром, штоком и корпусом, Не допускает аккумулироания статического заряда. Необходима при работе с горючими жидкостями.

РАЗМЕРЫ И ПРИСОЕДИНЕНИЯ:

Модель	Размер	ISO 5211	AxA (мм)	B (мм)
PV02-V27SA12	1/2"	F04	9	9,5
PV02-V27SB34	3/4"	F04-F05	9	9,5
PV02-V27SC10	1"	F04-F05	11	11,5
PV02-V27SD13	1 1/4"	F05-F07	14	11,5
PV02-V27SE15	1 1/2"	F05-F07	14	15,5
PV02-V27SF20	2"	F05-F07	14	15,5
PV02-V27SG25	2 1/2"	F07-F10	17	18,5
PV02-V27SH30	3"	F07-F10	17	18,5
PV02-V27SL40	4"	F07-F10	17	18,5
PV02-V27SN50	5"	F10-F12	27	29
PV02-V27SP60	6"	F10-F12	27	29
PV02-V27SR80	8"	F12	30	30

Модель	Размер	DN (мм)	PN	L (мм)	M (мм)	N (мм)	ØQ (мм)	ØR (мм)	G (мм)	Вес (кг)
PV02-V27SA12	1/2"	15	40	115	85	170	95	65	16	2,2
PV02-V27SB34	3/4"	20	40	120	85	170	105	75	18	3,05
PV02-V27SC10	1"	25	40	125	95	170	116	85	18	3,75
PV02-V27SD13	1 1/4"	32	40	130	106	200	140	100	18	5,75
PV02-V27SE15	1 1/2"	40	40	140	110	200	150	110	18	7
PV02-V27SF20	2"	50	40	150	118	200	165	125	20	9,5
PV02-V27SG25	2 1/2"	65	16	170	170	380	185	145	18	14,75
PV02-V27SH30	3"	80	16	180	170	380	200	160	20	18,85
PV02-V27SL40	4"	100	16	190	170	380	220	180	20	26,25
PV02-V27SN50	5"	125	16	325	200	520	250	210	22	43,65
PV02-V27SP60	6"	150	16	350	220	620	285	240	22	60,85
PV02-V27SR80	8"	200	16	400	300	620	340	295	24	106,7

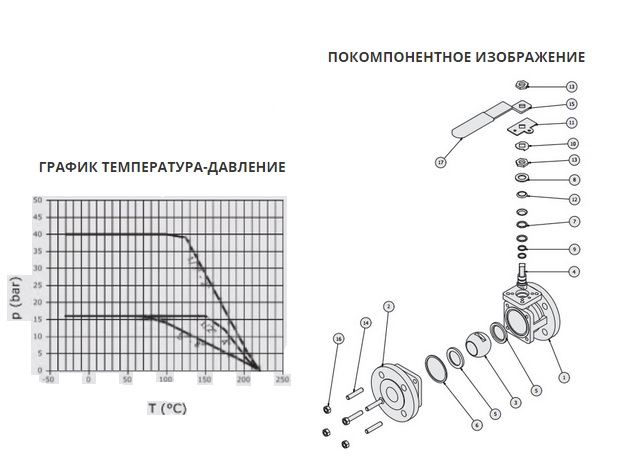

ИЗДЕЛИЯ:

Nº	Деталь	Материал	Item
1	Корпус	DIN 1.4408 (ASTM A351 CF8M)	Body
2	Крышка	DIN 1.4408 (ASTM A351 CF8M)	Cap
3	Шар	Нерж. сталь AISI 316	Ball
4	Шток	Нерж. сталь AISI 316	Stem
5	Седло шара	PTFE + 15% GF	Ball Seat
6	Прокладка	SS + графит	Gasket
7	Прокладка кольцевая фрикционная	PTFE + графит	Trust Washer
8	Сальник штока	Нерж. сталь AISI 316	Stem Ring
9	Кольцо уплотнительное	VITON / ВИТОН	O-ring
10	Шайба пружинная	Нерж. сталь AISI 316	Lock Washer
11	Ограничитель	Нерж. сталь AISI 316	Washer
12	Пружина тарельчатая	Нерж. сталь AISI 316	Spring washer
13	Гайка рукоятки	Нерж. сталь AISI 316	Nut
14	Шпилька	Нерж. сталь AISI 316	Stud Bolt
15	Рукоятка	Нерж. сталь AISI 316	Handle
16	Гайка	Нерж. сталь AISI 316	Nut
17	Оплетка рукоятки	VINYL / ВИНИЛ	Handle sleeve

Характеристики
Вид	двухходовой
Тип управления	ручной
Тип присоединения	фланцевый
Материал корпуса	нержавеющая сталь
Диаметр DN, мм	15:20:25:32:40:50:65:80:100:125:150:200
Давление PN, бар	16:40
