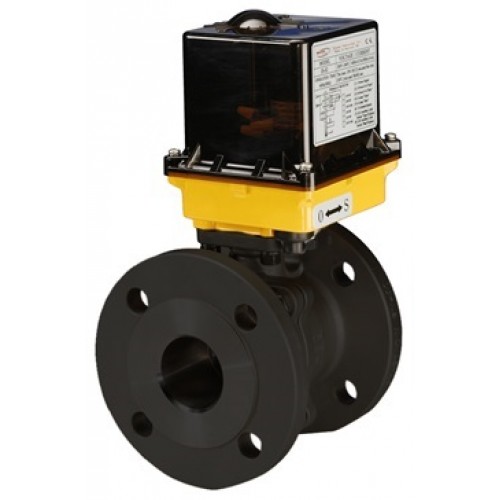

Шаровый кран, 2-ходовой, фланцевый, корпус - углерод. сталь, шар - нерж. сталь, Dn15-150, Pn 20 с электроприводом
Двухходовой, шаровый кран
Корпус: углеродистая сталь,
Размер: Dn15 – Dn150
Присоединение: фланец 1/2" – 6"
Площадка под привод: ISO5211
Максимальное давление: 20 бар
Полное описание
В наличииКод: AE-V26
Цена:
у нас существует оптовая и розничная цена
Нужна консультация?
Оплата
Безналичный расчет
Обмен или возврат в
течении 14 дн.
ХАРАКТЕРИСТИКИ КРАНА:
1. Шаровой кран полнопроходной из 2 частей
2. Шаровой кран с фланцем ISO 5211 непосредственного монтажа
3. Изготовлен из углеродистой стали WCB
4. Фланцы: ASME B 16.5 ANSI Class 150
5. Строительная длина: ASME B 16.10
6. Конструктивное исполнение: ASME B 16.34
7. Шар и шток изготовлены из нержавеющей стали AISI 316
8. Седло штока: PTFE + 15% графит
9. Сальник корпуса PTFE + графит (½” - 1 ¼”) и AISI 304 + графит (1 ½” a 6”)
10. Невыпадающий шток
11. Блокирующая система
12. Антистатическая защита
13. Испытания и контроль: стандарт API 598, API 6D
14. Макс. рабочее давление: 20 бар
15. Рабочая температура: -30°C ÷ +220°C – рекомендуется использовать наборы монтажных инструментов.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.
1. Шаровой кран полнопроходной из 2 частей
2. Шаровой кран с фланцем ISO 5211 непосредственного монтажа
3. Изготовлен из углеродистой стали WCB
4. Фланцы: ASME B 16.5 ANSI Class 150
5. Строительная длина: ASME B 16.10
6. Конструктивное исполнение: ASME B 16.34
7. Шар и шток изготовлены из нержавеющей стали AISI 316
8. Седло штока: PTFE + 15% графит
9. Сальник корпуса PTFE + графит (½” - 1 ¼”) и AISI 304 + графит (1 ½” a 6”)
10. Невыпадающий шток
11. Блокирующая система
12. Антистатическая защита
13. Испытания и контроль: стандарт API 598, API 6D
14. Макс. рабочее давление: 20 бар
15. Рабочая температура: -30°C ÷ +220°C – рекомендуется использовать наборы монтажных инструментов.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.
РАЗМЕРЫ ПОД ЭЛЕКТРОПРИВОД:
|
Модель |
Размер |
DN |
PN |
D |
E |
F |
|
AE01*-V26WA12 |
1/2" |
15 |
20 |
120 |
197 |
127 |
|
AE01*-V26WB34 |
3/4" |
20 |
20 |
120 |
202 |
127 |
|
AE01*-V26WC10 |
1" |
25 |
20 |
120 |
208 |
127 |
|
AE01*-V26WD13 |
1 1/4" |
32 |
20 |
120 |
222 |
127 |
|
AE01*-V26WE15 |
1 1/2" |
40 |
20 |
120 |
227 |
127 |
|
AE02*-V26WF20 |
2" |
50 |
20 |
120 |
234 |
127 |
|
AE03*-V26WG25 |
2 1/2" |
65 |
20 |
168 |
320 |
157 |
|
AE03*-V26WH30 |
3" |
80 |
20 |
168 |
331 |
157 |
|
AE03*-V26WL40 |
4" |
100 |
20 |
168 |
346 |
157 |
|
AE04H*-V26WP60 |
6" |
150 |
20 |
340 |
446 |
305 |
* Поставляется под различное напряжение
| Характеристики | |
| Вид | двухходовой |
| Тип управления | электропривод |
| Тип присоединения | фланцевый |
| Материал корпуса | углеродистая сталь |
| Диаметр DN, мм | 15:20:25:32:40:50:65:80:100:150 |
| Давление PN, бар | 20 |
