Корпус |
всепогодный |
|
Пылевлагозащита |
IP67/NEMA4&4X |
|
Кабельный ввод |
2х NPT1/2 (М20х1,5) |
|
Температура окружающей среды |
-40С ~ 80С |
|
Количество клеммных колодок |
8 шт (0.08-2.5 мм.кв.) |
|
Класс защиты стандартного исполнения |
IP67/NEMA4&4х |
|
Индикация положения |
0 ~ 90 (90 начальное положение), закрыто-красный,открыто-желтый. |
|
Окраска |
порошковое покрытие черного цвета |
|
Вес |
0,650 кг |
|
Покрытие корпуса |
Всепогодный алюминиевый литой корпус с порошковым покрытием |
Сведения о конструкции, принципе действия, характеристиках(свойствах) оборудования

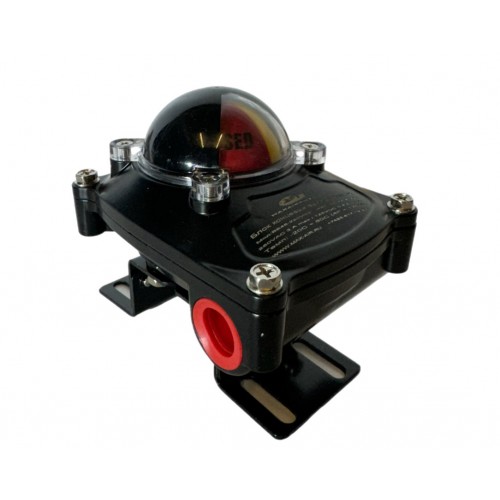

BE46 торговой марки MAXAIRPNEUM предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. БКВ имеет два встроенных микропереключателя с контактами типа SPDT, рассчитанными на напряжение до 250 В. Данные микропереключатели срабатывают в конечных положениях вала пневмопривода, соответствующих открытому и закрытому положениям присоединенной к приводу арматуры (например, шарового крана или дискового затвора). Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
Блок концевых выключателей (БКВ) серии BE-46 выпускаютсявовлаго и пылезащищенном исполнении. Предназначен для обеспечения надежного управления пневмоприводами, получения визуального и электрического сигнала о положении пневмопривода (закрыто-открыто). Прочная конструкция и высокое качество применяемых материалов, используемых при изготовлении БКВ, обеспечивают длительный срок службы и расширенный диапазон предельных значений переключения.
Особенности конструкции БКВ серии BE46:
Простая, прочная и компактная конструкция
Цветовая сигнализация положений открыто-закрыто.
Болты на визуальном индикаторе положения, что позволяетлегкоперенастроить визуальныйиндикатор.
Безосколочный купол из поликарбоната.
Нет необходимости регулировки в процессе первоначальной установки.
Легкая установка без специального инструмента
Возможность подключения двух кабельных вводов (2x1/2NPT или M20х1,5(стандартно) M20,PG13.5, PF1/2, PT 1/2(опция)), что исключает ошибки при подключении.
