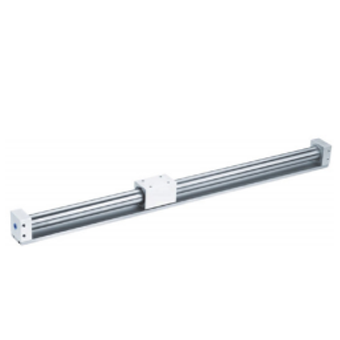

Бесштоковые цилиндры Серия GH

В наличии

Описание

Бесштоковые пневматические цилиндры серии GH с магнитной связью поршня и каретки. Поставляются с диаметрами поршня от 6 до 63 мм. Основными положительными отличиями бесштоковых цилиндров с магнитной связью поршня и каретки серии GH (от других конструкций) является полное отсутствие утечек воздуха в цилиндре, высокое быстродействие, надежность и долговечность. Данная серия поставляется в 3-х основных исполнения: без направляющих, с одной и двумя направляющими. Установка магнитных датчиков на цилиндрах с одной и двумя направляющими серии GH возможно на специальном кронштейне. По заказу цилиндры в исполнениях с одной и двумя направляющими могут поставляться с гидродемпферами для плавной остановки в конце хода.

ХАРАКТЕРИСТИКИ:

1. Диаметр: Для моделей: GH-1: 6,10, 15, 20, 25, 32, 40, 50, 63;; GH-2: 6,10, 15, 20, 25, 32, 40;; GH-3: 6,10, 15, 20, 25, 32, 40;
2. Максимальный ход, мм: Для диаметра: 6 мм – 300;; 10 мм – 500;; 15 мм – 600;; 20, 25, 32, 40, 50, 63 – 1000.
3. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
3. Диапазон рабочего давления: 1.8 – 7 Бар
3. Диапазон рабочих температур: -10... +60 °C (при сухом воздухе без влаги)
4. Скорость перемещения: 50 – 1000 мм/с
5. Демпфирование: Демпфирующие кольца для исполнения GH-1, гидродемпферы для исполнения GH-2 и GH-3 по заказу
6. Соединение: Для диаметров, мм: 6, 10, 15 – М5х0.8; 20, 25, 32 – G1/8"; 40, 50, 63 – G1/4"

КОНФИГУРАЦИЯ СЕРИИ GH

GH	—	1	—	40	—	60	—	DP

GH	Серия
—
1	0 – бесштоковый цилиндр без направляющих; 1 – бесштоковый цилиндр с одной направляющей; 1 – бесштоковый цилиндр с двумя направляющими.
—
40	Диаметр цилиндра, мм 6; 10; 15; 20; 25; 32; 40; 50; 63
—
60	Ход цилиндра, мм
DP	D – цилиндр со встроенными гидродемпферами (только для GH-1, GH-2), P – цилиндр с планкой для установки датчиков (только для GH-1, GH-2).

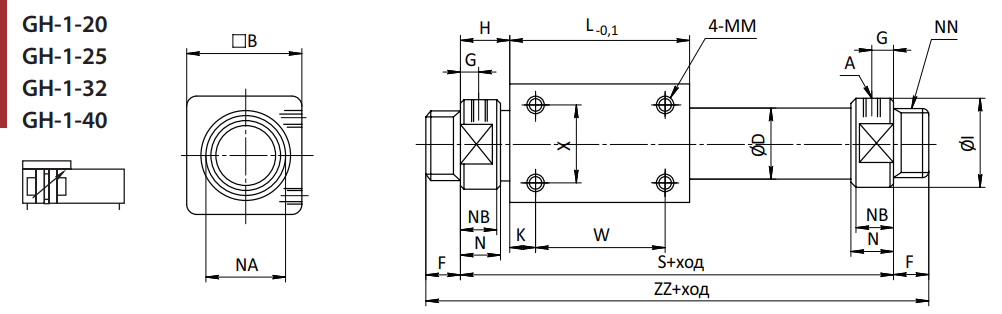

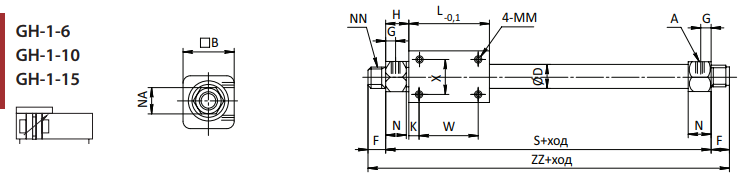

Габаритные и присоединительные размеры

Диаметр	A	D	B	F	G	H	K	L	N	NA	MM	NN	S	W	X	ZZ
6	M5X0.8	7.6	17	9	5	14	5	35	10	14	M3X0.5X4.5	M10X1	63	25	10	81
10	M5X0.8	12	25	9	5	12.5	4	38	11	14	M3X0.5X4.5	M10X1	63	30	16	81
15	M5X0.8	17	35	10	5.5	13	11	57	11	17	M4X0.7X6	M10X1	83	35	19	103

Диаметр	A	B	C	D	E	F	G	H	I	K	L	MM	N	NA	NB	NN	Q	S	TB	TC	W	X	ZZ
20	G1/8	36	-	22.7	-	13	8	20	28	8	66	M4X0.7X6	15	24	13	M20X1.5	-	106	-	-	50	25	132
25	G1/8	46	-	27.8	-	13	8	20.5	34	10	70	M5X0.8X8	15	30	13	M20X1.5	-	111	-	-	50	30	137
32	G1/8	60	-	35	-	16	9	22	40	15	80	M6X1X8	17	36	15	M26X1.5	-	124	-	-	50	40	156
40	G1/4	70	-	43	-	16	11	29	50	16	92	M6X1X10	21	46	19	M32X2	-	150	-	-	60	40	182

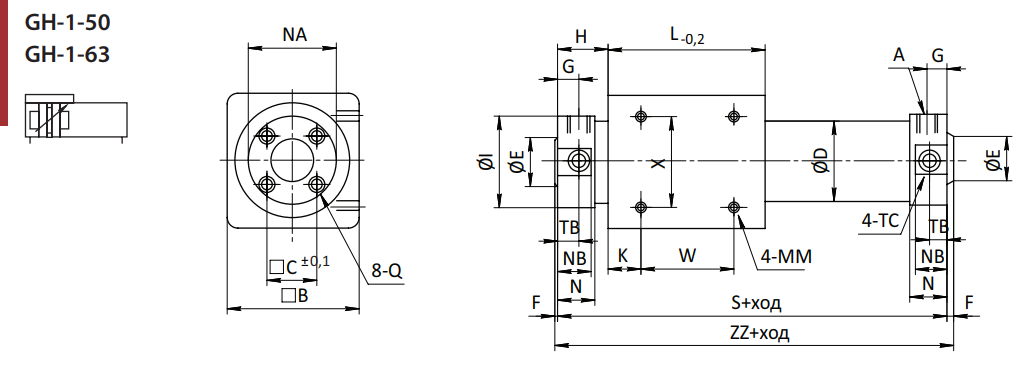

Диаметр	A	B	C	D	E	F	G	H	I	K	L	MM	N	NA	NB	NN	Q	S	TB	TC	W	X	ZZ
50	G1/4	86	32	53	30	2	14	33	58.2	25	110	M8X1.25X12	25	55	23	-	M8X1.25X16	176	14	M12X1.25X7.5	60	60	180
63	G1/4	100	38	66	32	2	14	33	72.2	26	122	M8X1.25X12	25	69	23	-	M10X1.5X16	188	14	M14X1.5X16	70	70	192

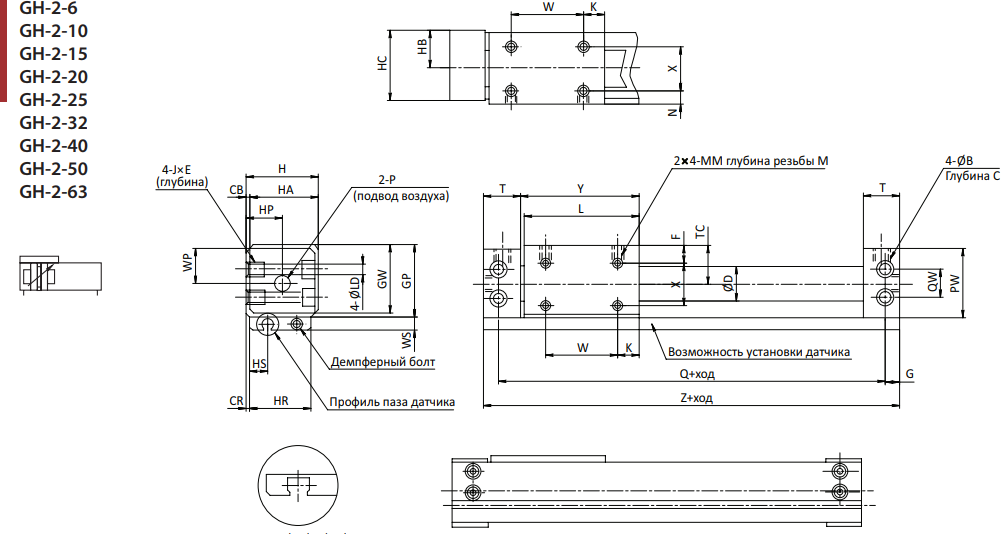

Диаметр	B	C	CB	CR	D	F	G	GP	GW	H	HA	HB	HC	HP	HR	HS	JxE
6	6.5	3.2	2	0.5	7.6	5.5	4	20	18.5	19	17	10.5	18	9	17	6	M4×0,7×6
10	6.5	3.2	2	0.5	12	6.5	4	27	25.5	26	24	14	25	14	24	5	M4×0,7×6
15	8	4.2	2	0.5	17	8	4	33	31.5	32	30	17	31	17	30	8.5	M5×0,8×7
20	9.5	5.2	3	1	22.8	9	6	39	37.5	39	36	21	38	24	36	7.5	M6×1×8
25	9.5	5.2	3	1	27.8	8.5	6	44	42.5	44	41	23.5	43	23.5	41	6.5	M6×1×8
32	11	6.5	3	1.5	35	10.5	7	55	53.5	55	52	29	54	29	51	7	M8×1,25×10
40	11	6.5	5	2	43	13	7	65	63.5	67	62	36	66	36	62	8	M8×1,25×10
50	14	8.2	5	2	53	17	8.5	83	81.5	85	80	45	84	45	80	9	M10×1,5×15
63	14	8.2	5	3	66	18	8.5	95	93.5	97	92	51	96	51	90	9.5	M10×1,5×15

Диаметр

3.5

M3×0,5

3.5

M5×0,8

17.5

10.5

9.5

35.5

3.5

M3×0,5

4.5

M5×0,8

17.5

39.5

4.3

M4×0,7

M5×0,8

54.5

5.6

M4×0,7

G 1/8»

20.5

107

5.6

M8×0,8

6.5

G 1/8»

105

21.5

22.5
