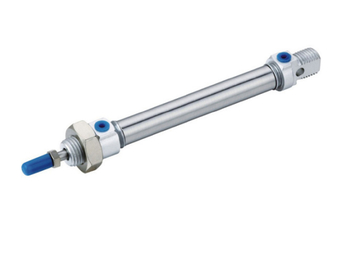

Цилиндры по стандарту ISO6432 Серия CS
В наличии
Описание
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 8, 10, 12, 16, 20, 25, 32, 40
2. Действие: Двухстороннее, одностороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Максимальное входное давление: 12 Бар
6. Соединение: Для диаметров: 8, 10, 12, 16 мм - M5x0.8 и 20, 25, 32, 40 мм - G1/8"
7. Максимальная длина хода: Для диаметров: 8, 10, 12 мм - 200 мм. И 6, 20, 25, 32, 40 мм - 500 мм
8. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
9. Демпфирование: 8, 10, 12 мм - шайбами; 16, 20, 25, 32, 40 мм - регулируемое
10. Тип магнитного датчика 12, 16, 20, 25, 32, 40 мм - DP-M
11. Тип крепления для датчика 12, 16, 20, 25, 32, 40 мм - CS-Q
Конфигурация серии CS
| CS | — | D | — | 10 | — | 50 | — | AN |
| CS | Серия | |||||||
| — | ||||||||
| D | Сборка: D — цилиндр двухстороннего действия; 1 — цилиндр одностороннего действия с пружиной в штоковой полости с односторонним штоком. Ход до 100 мм; W – цилиндр двустороннего действия с проходным штоком. |
|||||||
| — | ||||||||
| 10 | Диаметр поршня, мм: 10; 12; 16; 20; 25; 32; 40. |
|||||||
| — | ||||||||
| 50 | Ход цилиндра | |||||||
| — | ||||||||
| AN | Наличие магнита на поршне для диаметра 12, 16, 20, 25, 32, 40. AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали. |
|||||||
Габаритные и присоединительные размеры
|
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
K |
I |
J |
L |
M |
N |
O |
P |
R |
|
8 |
102 |
46 |
28 |
7 |
— |
MS |
10 |
12 |
12 |
19 |
4.5 |
16 |
9 |
M12x1.25 |
4 |
M4x0.7 |
9.3 |
|
10 |
102 |
46 |
28 |
7 |
— |
MS |
10 |
12 |
12 |
19 |
4.5 |
16 |
9 |
M12x1.25 |
4 |
M4x0.7 |
11.3 |
|
12 |
126 |
50 |
38 |
8 |
5 |
MS |
15 |
17 |
16 |
24 |
4.5 |
22 |
9 |
M16x1.5 |
6 |
M6x1 |
14 |
|
16 |
132 |
56 |
38 |
8 |
5 |
MS |
15 |
17 |
16 |
24 |
4 |
22 |
10 |
M16x1.5 |
6 |
M6x1 |
18 |
|
20 |
156 |
68 |
44 |
10 |
7 |
G1/8 |
16 |
20 |
20 |
32 |
8 |
24 |
16 |
M22x1.5 |
8 |
M8x1.25 |
22 |
|
25 |
169.5 |
69.5 |
50 |
10 |
9 |
G1/8 |
16 |
22 |
22 |
32 |
8 |
28 |
16 |
M22x1.5 |
10 |
M10x1.25 |
27 |
|
32 |
174 |
72 |
51 |
10 |
10 |
G1/8 |
|
20 |
23 |
35 |
|
28 |
16 |
M27x2.0 |
|
M10x1.25 |
|
|
40 |
174 |
72 |
51 |
10 |
14 |
G1/8 |
|
20 |
23 |
41 |
|
28 |
16 |
M33x2.0 |
|
M12x1.25 |
|
* Габаритные размеры серии CS-1 начиная от 51 мм хода уточняйте у наших менеджеров.
|
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
K |
I |
J |
L |
M |
N |
O |
P |
R |
|
8 |
102 |
46 |
28 |
7 |
— |
MS |
10 |
12 |
12 |
19 |
4.5 |
16 |
9 |
M12x1.25 |
4 |
M4x0.7 |
9.3 |
|
10 |
102 |
46 |
28 |
7 |
— |
MS |
10 |
12 |
12 |
19 |
4.5 |
16 |
9 |
M12x1.25 |
4 |
M4x0.7 |
11.3 |
|
12 |
126 |
50 |
38 |
8 |
5 |
MS |
15 |
17 |
16 |
24 |
4.5 |
22 |
9 |
M16x1.5 |
6 |
M6x1 |
14 |
|
16 |
132 |
56 |
38 |
8 |
5 |
MS |
15 |
17 |
16 |
24 |
4 |
22 |
10 |
M16x1.5 |
6 |
M6x1 |
18 |
|
20 |
156 |
68 |
44 |
10 |
7 |
G1/8 |
16 |
20 |
20 |
32 |
8 |
24 |
16 |
M22x1.5 |
8 |
M8x1.25 |
22 |
|
25 |
169.5 |
69.5 |
50 |
10 |
9 |
G1/8 |
16 |
22 |
22 |
32 |
8 |
28 |
16 |
M22x1.5 |
10 |
M10x1.25 |
27 |
|
32 |
174 |
72 |
51 |
10 |
10 |
G1/8 |
|
20 |
23 |
35 |
|
28 |
16 |
M27x2.0 |
|
M10x1.25 |
|
|
40 |
174 |
72 |
51 |
10 |
14 |
G1/8 |
|
20 |
23 |
41 |
|
28 |
16 |
M33x2.0 |
|
M12x1.25 |
|
|
Модель |
Ø |
A |
B |
C |
D |
E |
F |
G |
H |
N |
B |
C |
